Sie können ein Volumenmodell auftrennen, indem Sie eines der folgenden Verfahren anwenden:
- Verwendung eines zuvor ausgewählten Werkzeugs. Wenn Sie über ein aktives Volumenmodell und ein vorausgewähltes Schneidwerkzeug verfügen, wird das Dialogfeld Volumen-Auftrennung nicht angezeigt, und das Volumenmodell wird entsprechend den Vorgabeeinstellungen aufgetrennt.
Folgendes kann als Schneidwerkzeug vorausgewählt werden:
- ein inaktives Volumenmodell. Nach Beenden des Prozesses existiert das inaktive Volumenmodell nicht mehr.
- eine Volumenfläche.
- eine Fläche. PowerShape wandelt die Fläche automatisch in ein Volumenmodell um, bevor sie zum Auftrennen des aktiven Volumenmodells verwendet wird. Nach Beenden des Prozesses existiert die Fläche nicht mehr.
- ein Symbol. Alle Volumenmodelle und Flächen innerhalb des Symbols werden kopiert und zum Auftrennen des aktiven Volumenmodells verwendet. Das Symbol selbst ändert sich nicht oder wird gelöscht.
- eine Arbeitsebene.
- Ohne vorausgewähltes aktives Volumenmodell oder Schneidwerkzeug.
- Verwendung mehrerer Flächen.

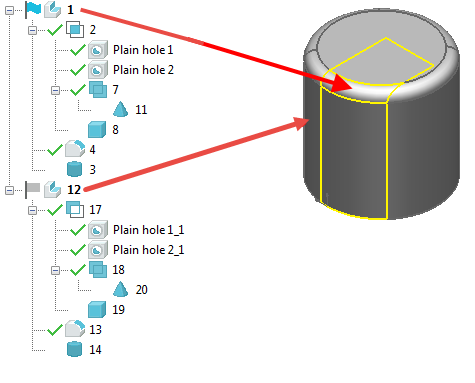

Auftrennvorgänge führen zu nicht verbundenen Volumenmodellen mit kopierten Verlaufsbäumen (mit dem zusätzlichen obersten booleschen Merkmal). Das Beispiel unten zeigt zwei Volumenmodelle:

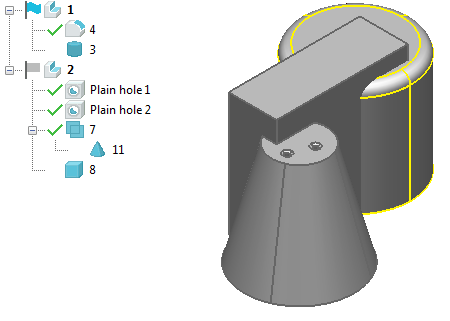

- Verwenden Sie Volumenmodell-Registerkarte > Merkmal-Gruppe > Aufteilen, um ein Volumenmodell aufzuteilen und nicht verbundene Volumenmodelle mit kopierten Verlaufsbäumen zu erstellen:
