Sie können überprüfen, ob Kollisionen zwischen Ihren Elektroden und einem Bauteil vorliegen, indem Sie die Optionen Gewählte auf Kollision prüfen und Alles auf Kollision prüfen im Kontextmenü Elektrode verwenden.
Sie können eine Kollisionsüberprüfung folgendermaßen vornehmen:

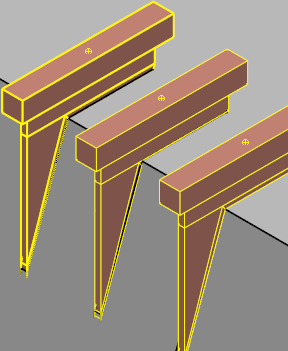

- UMSCHALTTASTE+Klicken – Wählen Sie mit dieser Tastenkombination die Elektroden aus, bei denen Sie eine Kollisionsprüfung durchführen möchten.
- Rechtsklicken Sie auf eine der ausgewählten Elektroden.
Das Kontextmenü Elektroden wird angezeigt.
- Wählen Sie eine der folgenden Optionen aus:
- Gewählte auf Kollision prüfen — Wählen Sie diese Option aus, wenn Sie eine Kollisionsüberprüfung zwischen der ausgewählten Elektrode und dem Bauteil vornehmen möchten.
- Alles auf Kollision prüfen — Wählen Sie diese Option aus, wenn Sie eine Kollisionsüberprüfung zwischen allen Elektrode und dem Bauteil vornehmen möchten.

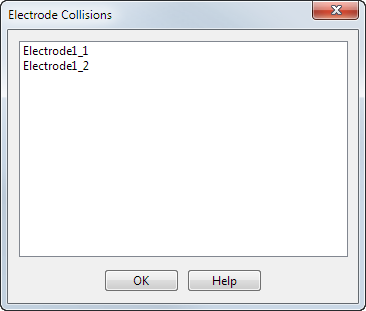

- Das Formular Elektroden-Kollisionen wird geöffnet:

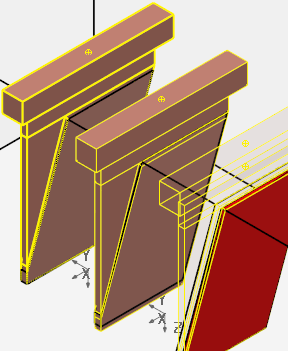

Anmerkung: Wenn keine Kollisionen festgestellt werden, werden keine Elektroden im Formular aufgelistet. - Klicken Sie auf einen Elektrodennamen, um die Kollisionsbereiche der Elektrode auf dem Bauteil zu sehen. Die Kollisionsbereiche werden im Grafikfenster angezeigt und sind Rot hinterlegt.
- Wählen Sie OK aus, um das Formular zu schließen.
Anmerkung: Die Kollisionsprüfung steht auch zur Verfügung, wenn Sie ein Bauteil ersetzen.
