Erstellen von Mehrfachbemaßungen

Mehrfachbemaßungen sind spezielle lineare Bemaßungen, die aus derselben Position stammen oder eine Kette von verknüpften Bemaßungen bilden.

So erstellen Sie eine Mehrfachbemaßung

1. Klicken Sie auf Maßtext-Registerkarte > Maß-Gruppe > Mehrfach, und wählen Sie eine der folgenden Optionen aus:
   • Basispunkt
   • Kette
   • Ordinate

   Die Bemaßung-Symbolleiste wird angezeigt. Damit können Attribute der neuen Bemaßungen geändert werden, z. B. der Maßtext.

2. Klicken Sie in die Zeichnung, um den Ursprung bzw. Basispunkt der Bemaßung zu positionieren.
3. Klicken Sie, um den Endpunkt der Bemaßung festzulegen.
4. Klicken Sie, um die Position des Maßtexts anzugeben und die Bemaßung hinzuzufügen.

   Eine vertikale oder horizontale Bemaßung wird erstellt, abhängig davon, wo Sie die Position des Maßtexts eingegeben haben. Etwaige horizontale und vertikale Bemaßungen werden angezeigt, wenn Sie die Maus bewegen.

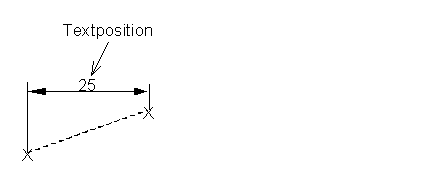

   Geben Sie beispielsweise die folgende Maßtextposition ein, um eine horizontale Bemaßung zu erstellen:



   Die Ausrichtung dieser Bemaßung wird von allen anderen Bemaßungen in der Mehrfachbemaßung verwendet.

   Der Text wird automatisch auf der Maßlinie zentriert dargestellt. Wenn Sie nicht möchten, dass der Text zentriert ausgerichtet ist, wählen Sie die Option Text mittig auf der Seite Zeichnungserstellung > Abmessungen > Maßtext des Dialogfelds Optionen ab und klicken, um eine Textposition auf der Maßlinie anzugeben.

5. Je nach Typ der ausgewählten Mehrfachbemaßung können Sie die restlichen Bemaßungen in der Reihe wie folgt erstellen:

   Basispunkt oder Kettenbemaßung:

   1. Klicken Sie, um eine Position für die nächste Bemaßung anzugeben.

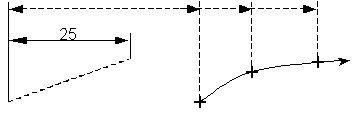

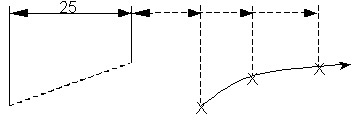

      Eine Gummibandbemaßung wird dem Basispunkt oder dem Ende der vorherigen Bemaßung sowie dem Mauszeiger zugeordnet. Sobald Sie die Maus bewegen, verändern sich die Maßlinie und die Maßhilfslinien der Gummibandbemaßung:

      Basispunkt	Kette

      Anmerkung: Bei Basispunktbemaßungen. Der Abstand zwischen der Maßlinie und der Maßlinie der ersten Bemaßung ist ein fester Versatz (der auf der Seite Abmessungen im Dialogfeld Optionen definiert ist).

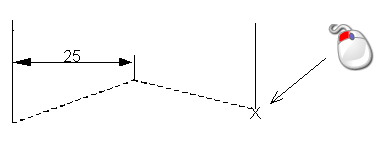

      Klicken Sie beispielsweise auf die folgende Position:



      Die Bemaßung wird hinzugefügt:

      Basispunkt	Kette

   2. Klicken Sie mehrmals hintereinander, um Positionen anzugeben und die Bemaßungen abzuschließen.

   Ordinatenbemaßung – Weitere Informationen erhalten Sie unter Erstellen von Ordinatenbemaßungen.

6. Klicken Sie zum Fertigstellen der Basispunktbemaßungen auf in der Schnellzugriffsleiste.
