Bearbeiten von parametrisierten Komponenten oder Baugruppen

Sie können parametrisierte Komponenten oder Baugruppen mit dem Dialogfeld Editor Parameterliste bearbeiten.

So bearbeiten Sie beispielsweise eine parametrische Komponente

1. Klicken Sie mit der rechten Maustaste auf die Komponente im Baugruppenbaum.
2. Wählen Sie eine der folgenden Optionen, um das Dialogfeld Editor Parameterliste anzuzeigen:
   • Wählen Sie Ändern > Parameter aus dem Kontextmenü aus, um die Parameter der ausgewählten parametrisierten Komponenten zu ändern.
   • Doppelklicken Sie auf eine parametrisierte Komponente im Modell.
   • Wählen Sie Alle Instanzen > Parameter ändern aus dem Kontextmenü aus, um die Parameter von Komponenten zu ändern, die auf derselben Definition basieren und genau die gleichen Parameterwerte verwenden.

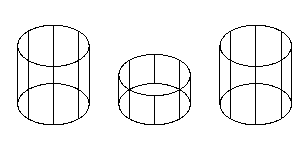

     Das folgende Beispiel zeigt, wie diese Option verwendet werden kann. Alle Komponenten haben demselben Radius, aber der mittlere Radius hat eine andere Höhe:

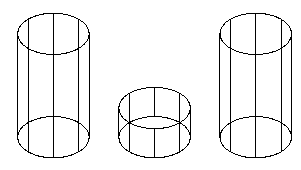

     Beim Ändern der Höhe der Komponente auf der linken Seite mit der Option Alle Instanzen wird die identische Komponente auf der rechten Seite ebenfalls geändert:

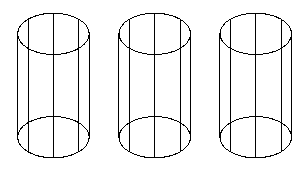

     Wenn Sie die Höhe der mittleren Komponente an die beiden anderen anpassen, werden alle drei Komponenten identisch:

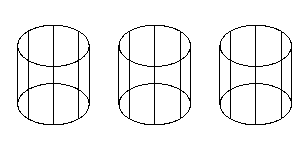

     Wenn Sie nun einen beliebigen Parameter eines der drei Objekte mithilfe der Option Alle Instanzen ändern, ändern sich alle drei Komponenten:



3. Verwenden Sie das Dialogfeld Editor Parameterliste, um die Parameterwerte zu ändern.

   Sie können dieses Dialogfeld ebenfalls verwenden, um die Bemaßungen der Komponente zu ändern, wenn Sie diese der Baugruppe hinzufügen.

Anmerkung: Sie können die Parameter, die von Objekten verwendet werden, die nicht zur übergeordneten Baugruppe gehören, nicht als Parameter einer parametrisierten Komponente verwenden. Diese Parameter werden nicht angezeigt, wenn der Editor 'Parameterliste' geöffnet ist.

Anmerkung: Wenn ein Parameter auf einen parametrisierten Komponentenwert angewendet wird, wird die aktuelle Baugruppe parametrisiert. Eine parametrierte Baugruppe wird durch im Browser des Baums markiert.
