Beispiel für das Morphen von durch Kurven festgelegten Dreiecksbereichen

Im Folgenden erhalten Sie ein Beispiel für das Morphen von Dreiecksbereichen mithilfe von Kurven:

Anmerkung: Um die Auswirkungen des Morphens zu sehen, müssen genug Dreiecke vorhanden sein, um die Umformung zuzulassen. Die Ebene in dem Beispiel unten wurde verfeinert, um die Anzahl an Dreiecken zu erhöhen.

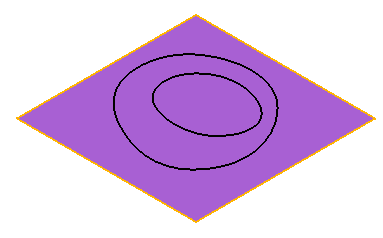

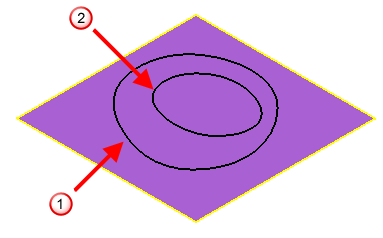

1. Wählen Sie das Netz aus.



2. Klicken Sie auf Netz-Werkzeuge-Registerkarte > Dreiecke-Gruppe > Morph mit Kurven, um das Dialogfeld Dreiecke mithilfe von Kurven morphen anzuzeigen.
3. Klicken Sie auf um:



   Äußeres Element

   Inneres Element

4. Wählen Sie Bewegen aus der Auswahlliste Innenseite umformen aus.
5. Geben Sie einen Z- Wert von 5 ein.
6. Wählen Sie Weich als die Übergangs-Art aus.
7. Klicken Sie auf Vorschau.

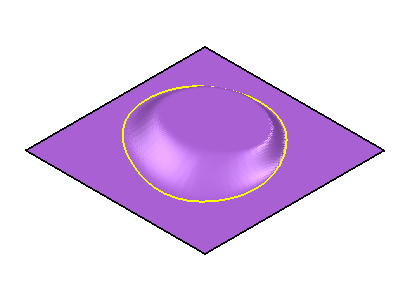

   Dies zeigt die folgenden Änderungen an:

   • Der Innenbereich wird um 5 nach oben bewegt.
   • Ein Übergangsbereich (zwischen zwei Konturen) wird unter Verwendung von Glättungsalgorithmen erstellt.
8. Wählen Sie Skalieren aus der Auswahlliste Außenseite umformen.
9. Geben Sie 1.5 als Skalierungs-Faktor ein.
10. Klicken Sie auf die Schaltfläche X-Wert sperren , um die X-Achse zu sperren.
11. Klicken Sie auf Vorschau.

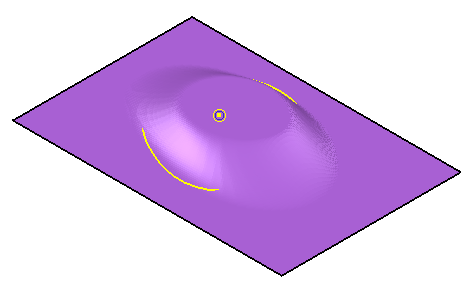

    Sie erkennen, dass:

    • Der Außenbereich wurde um 1.5 skaliert.
    • Der Bereich wurde nicht in die X-Richtung skaliert.
