Anpassen von Komponentenzeichnungen

Um das Erscheinungsbild und den Inhalt der Komponentenzeichnungen zu ändern, müssen Sie die Komponentenzeichnungsvorlage bearbeiten. Die Komponentenzeichnungsvorlage muss sich im Verzeichnis shareddb befinden, damit sie bearbeitet werden kann.

Die Komponentenzeichnungsvorlage kann dem Verzeichnis shareddb folgendermaßen hinzugefügt werden:

Wenn sich die Vorlage im Verzeichnis shareddb befindet, können Sie die Vorlage wie folgt ändern:

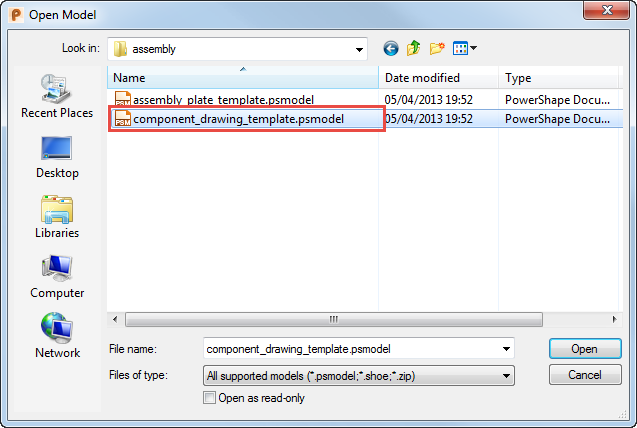

  1. Wählen Sie Datei > Öffnen > Modell aus. Wählen Sie die Datei der Komponentenzeichnungsvorlage aus der Liste und klicken Sie auf Öffnen.

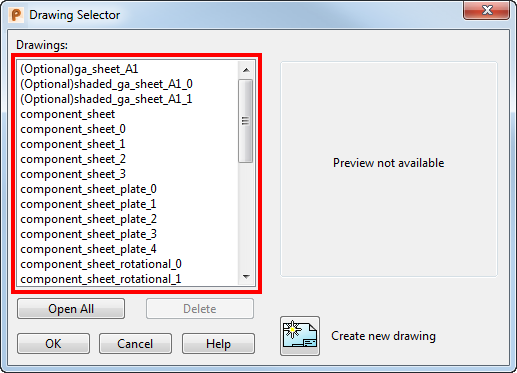

  2. Klicken Sie auf Entwurf-Registerkarte > Zeichnung-Gruppe > Öffnen. Wählen Sie die Vorlage, die Sie bearbeiten möchten, aus der Liste aus, und klicken Sie auf OK:

    Die folgenden Vorlagen sind enthalten. Vorgabemäßig gibt X die Größe an und liegt im Bereich zwischen 0 und 4 entsprechend der Größen A0 bis A4.

    component_sheet_plate_X – Plattenkomponenten.

    component sheet_rotational_X – Drehkomponenten.

    component_sheet_userdefined_X – benutzerdefinierte Komponenten.

    component_sheet_X – sonstige Typen von Komponenten.

  3. Verwenden Sie die Techniken, mit denen Sie Zeichnungsvorlagen ändern können, um die Ansichten, Bohrpläne und Tabellenpositionen in den Vorlagen wie folgt anzupassen:
    • Wenn Text existiert, der die Parametertabellenposition startet, wird die Parametertabelle an dieser Position platziert. Die maximale Höhe der Tabelle kann vorgegeben werden, indem Sie Ende als letzten Teil dieses Textelements angeben.
    • Für Komponenten mit einem gestutzten Längenparameter wird eine Tabelle der gestutzten Längen erstellt, wenn ein Text existiert, der die gestutzte Tabellenposition startet.
    • Wenn die Komponentenzeichnungsvorlage Zeichnungen enthält, denen Folgendes vorangestellt ist:

      ga_sheet

      shaded_ga_sheet

      werden die entsprechenden Zeichnungen erstellt, wenn die Option Erstelle Gesamtbaugruppen-Einrichtblatt oder Erstelle schattiertes Gesamtbaugruppen-Zeichenblatt im Dialogfeld Komponentenzeichnungen ausgewählt ist.
