Bearbeiten einer Volumenmodell-Insel

Sie können eine einzelne, bestehende Volumenmodell-Insel oder mehrere Inseln gleichzeitig ändern.

So ändern Sie eine einzelne Volumenmodell-Insel:

1. Folgendermaßen gelangen Sie in den Änderungsmodus:
   • Doppelklicken Sie auf das Insel-Merkmal-Symbol im Baumfenster oder auf das Insel-Merkmal im Modell, um das Dialogfeld Volumenmodell-Insel mit aktivierten Bearbeitungsoptionen anzuzeigen.

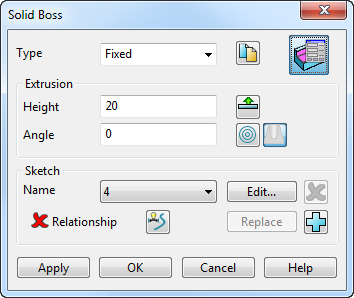

   • Klicken Sie auf Volumenmodell-Registerkarte > Merkmal-Gruppe > Insel, um das Dialogfeld Volumenmodell-Insel anzuzeigen. Klicken Sie auf , und wählen Sie die Insel aus, um die Bearbeitungsoptionen zu aktivieren:



2. Klicken Sie auf das Drahtmodell der vorhandenen Insel, oder wählen Sie es aus der Dropdown-Liste Name aus. Das extrudierte Volumenmodell des ausgewählten Drahtmodells wird hervorgehoben, und die anderen werden grau unterlegt dargestellt.
3. Ändern Sie das Drahtmodell wie gewünscht:
   1. Klicken Sie auf die Schaltfläche Ändern, um die Kurven-Werkzeuge-Registerkarte zu aktivieren. Die Beschriftung der Schaltfläche Ändern wird zu Beenden. Das extrudierte Volumenmodell für das ausgewählte Drahtmodell ist nicht länger sichtbar.



   2. Bearbeiten Sie das Drahtmodell entweder grafisch oder über die Befehle auf der Registerkarte.



   3. Wenn Sie die Bearbeitung des Drahtmodells abgeschlossen haben, klicken Sie auf die Schaltfläche Beenden.



   4. Klicken Sie Ausführen, um die Insel wieder auf dem Volumenmodell herzustellen, indem Sie das bearbeitete Drahtmodell verwenden.
4. Falls gewünscht, Ersetzen Sie das ausgewählte Drahtmodell einer Insel durch ein anderes Drahtmodellstück:
   1. Wählen Sie das zu ersetzende Drahtmodell der Insel aus.

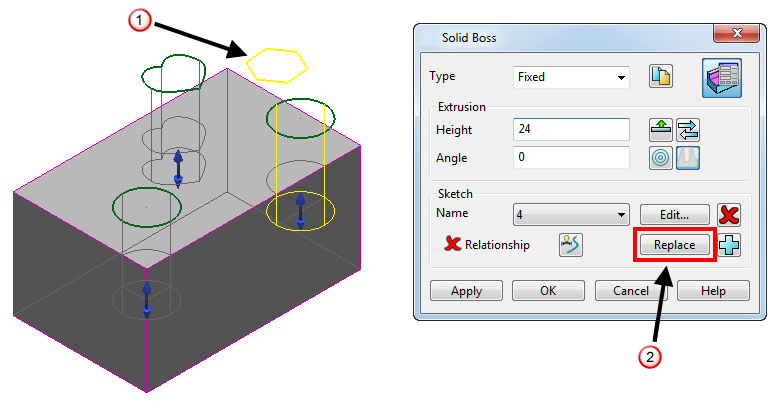

   2. Wählen Sie das Ersatzdrahtmodell . Die Schaltfläche Ersetzen wird verfügbar .



   3. Klicken Sie auf die Schaltfläche Ersetzen. Ein extrudiertes Volumenmodell wird aus dem Ersatzdrahtmodell erstellt und das extrudierte Drahtmodell des Ersatzmodells ist abgewählt. Das Drahtmodell des ersetzten extrudierten Volumenmodells ist nun sichtbar.



   4. Klicken Sie auf Ausführen, um die Insel wiederherzustellen, indem Sie das Ersatzdrahtmodell verwenden. Dies hinterlässt ebenfalls das Drahtmodell des ersetzten extrudierten Volumenmodells im Modell.

Anmerkung: Sie können das Drahtmodell ändern, wenn Sie die Befehle Spiegeln, Verschieben, Verdrehen, Versatz und Skalieren auf der Ändern-Registerkarte verwenden.
