Beschränken von Objekten auf eine Ebene

Sie können die Hauptebene einer beliebigen Arbeitsebene als Schnittobjekt verwenden. Die Arbeitsebene muss nicht aktiv sein.

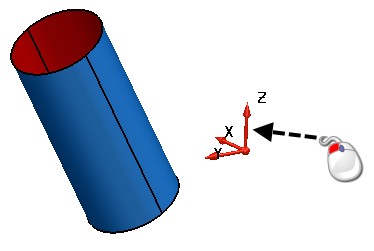

1. Wählen Sie eine beliebige Arbeitsebene als Schnittobjekt aus.



2. Klicken Sie auf Bearbeiten-Registerkarte > Begrenzen-Gruppe > Auswahl, um die Begrenze an Auswahl -Symbolleiste anzuzeigen.
3. Um eine Kopie des zu begrenzenden Objekts beizubehalten, wählen Sie die Schaltfläche Original erhalten aus. Die Schaltfläche ändert sich zu .
4. Bei einer Begrenzung werden Flächen in zwei Teile geschnitten. Um beide Teile der begrenzten Fläche zu behalten, klicken Sie auf Beide beibehalten . Die Schaltfläche ändert sich zu .
5. Ändern Sie die Hauptebene nach Bedarf.

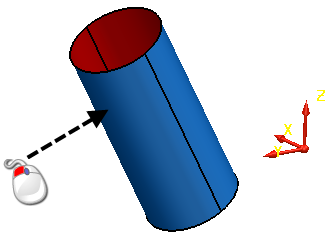

6. Wählen Sie die Objekte aus, die auf die Hauptebene beschränkt werden sollen. In diesem Fall ist dies die XY-Ebene.



   Das Objekt wird auf die Hauptebene gestutzt.



7. Wenn die Lösung nicht Ihren Erwartungen entspricht, klicken Sie auf die Schaltfläche Nächste Lösung , bis Sie die gewünschte Lösung erhalten.
   Anmerkung: Mit Nächste Lösung werden alle möglichen Lösungen nacheinander angezeigt.
