Unten stehend finden Sie ein Beispiel für das Morphen von Dreiecken unter Nutzung von ebenen Bereichen

Im Folgenden erhalten Sie ein Beispiel für das Morphen eines Netzes mit ebenen Bereichen:

1. Wählen Sie das Netz aus.

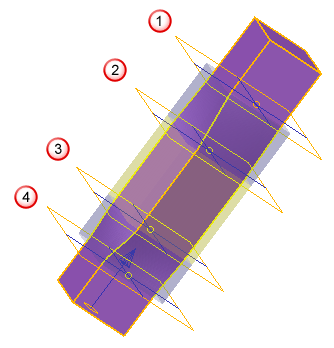

2. Klicken Sie auf Netz-Werkzeuge-Registerkarte > Dreiecke-Gruppe > Morphen mit Ebenen, um das Dialogfeld Dreiecke mithilfe von ebenen Bereichen morphen anzuzeigen. Ebenen werden verwendet, um die unterschiedlichen Bereiche im Modell anzuzeigen:



3. Doppelklicken Sie auf die obere Ebene, um das Formular Ebene anzuzeigen.
4. Legen Sie die obere Ebene folgendermaßen fest:
   1. Stellen Sie Z auf 30 ein.
   2. Klicken Sie auf OK , um die Ebene zu verschieben.
5. Doppelklicken Sie auf die untere Ebene, um das Formular Ebene anzuzeigen.
6. Legen Sie die untere Ebene folgendermaßen fest:
   1. Stellen Sie Z auf 15 ein.

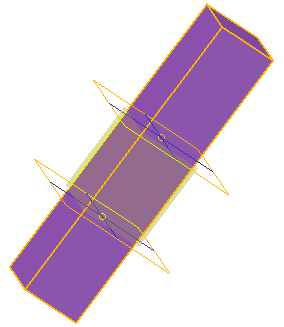

   2. Klicken Sie auf OK , um die Ebene zu verschieben. Die oberen und unteren Ebenen sehen jetzt wie folgt aus:


7. Legen Sie den Umform-Bereich folgendermaßen fest:
   1. Wählen Rotieren aus der Auswahlliste aus.
   2. Legen Sie den Winkel auf 10 fest.
   3. Klicken Sie auf Vorschau.

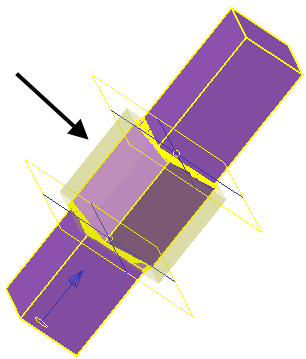

      Der Bereich zwischen den beiden Ebenen wird um 10 gedreht:




8. Legen Sie den Übergangsbereich folgendermaßen fest:
   1. Wählen Sie Weich aus der Auswahlliste Vor aus.
   2. Wählen Sie Linear aus der Auswahlliste Nach aus.
   3. Klicken Sie auf Vorschau.

   Die untere Überblendung zwischen und wird unter Verwendung eines glatten Algorithmus erstellt.

   Die obere Überblendung zwischen und wird unter Verwendung eines linearen Algorithmus erstellt.



9. Klicken Sie auf die Schaltfläche Vorheriger Bereich , um in den unteren Bereich zu gelangen.
10. Erstellen Sie einen Versatzbereich folgendermaßen:
    1. Wählen Sie Versatz aus der Auswahlliste Übergangbereich.
    2. Legen Sie den Abstand auf 1 fest.
    3. Klicken Sie auf Vorschau.

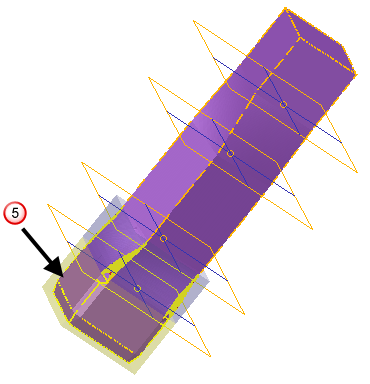

       Der Bereich wird um 1 versetzt:

    •

11. Drücken Sie zweimal auf die Schaltfläche Nächster Bereich , um in den oberen Bereich zu gelangen.
12. Erstellen Sie einen Versatzbereich folgendermaßen:
    1. Wählen Sie Versetzen um aus der Auswahlliste Umformen aus.
    2. Stellen Sie den Abstand auf 2 ein.
    3. Klicken Sie auf Vorschau.

       Der Bereich wird um 2 versetzt:

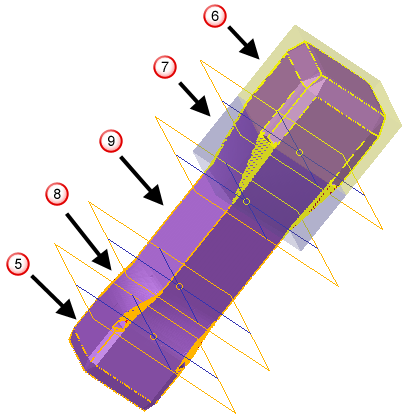

13. Klicken Sie auf OK , um das Modell folgendermaßen zu ändern:
    • Der Bereich wird um 10 rotiert.
    • Der untere Übergang verwendet den gleichmäßigen Algorithmus.
    • Der untere Übergang verwendet den gleichmäßigen Algorithmus.
    • Der untere Bereich wird um 1 versetzt.
    • Der obere Bereich wird um 2 versetzt.



14. Vervollständigen Sie weiteres Morphen nach Wunsch.
