Vereinfachen der Arbeit mit XRefs

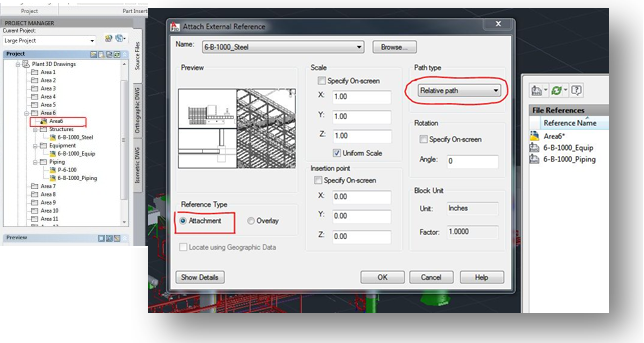

Eine nützliche Methode zur Verwaltung der Bereichs-XRefs ist eine Master-Bereichszeichnung. Dies ist im Wesentlichen eine leere Modelldatei, in der alle Bereichsmodelle als XRefs geladen sind. In diesem Beispiel ist Bereich 6 in der Master-Bereichszeichnung Area6.dwg. Es ist wichtig, dass diese XRefs als Zuordnung geladen werden. Wir empfehlen die Verwendung eines relativen Pfads, wie unten gezeigt. (Da die Dateien Bestandteil eines Projekts sind, vereinfacht ein relativer Pfad das Verschieben eines Projekts):

Die Bereichs-Masterdatei wird von einem Projektleiter verwaltet, der sicherstellt, dass alle Modelldateien im betreffenden Bereich zugeordnet sind. Wir verwenden den Referenztyp Zuordnung anstelle der üblichen Überlagerung, da wir diese Bereichs-Masterdateien als XRefs im Mastermodell verwenden werden (nähere Informationen hierzu später) und die verschachtelten XRefs angezeigt werden sollen.

Durch Erstellung dieser Bereichs-Mastermodelle wird die Verwaltung von Modelldateien im Bereich vereinfacht. Jetzt ordnet jeder Konstrukteur, der im betreffenden Bereich arbeitet, diese eine Datei einfach als XRef zu, in diesem Fall jedoch im Überlagerungsmodus; so kann er sicher sein, dass alle Modelle im Bereich zugeordnet sind. (Möglicherweise wird eine Warnmeldung angezeigt, dass zirkuläre Referenzen erkannt wurden; klicken Sie einfach auf Weiter.) Wenn Sie bereichsübergreifend arbeiten und z. B. Rohre mit einer Rohrbrücke verbinden, die sich in einem anderen Bereich befindet (z. B. Zuordnen zu Rohren in Rohbrücken), ordnen Sie diese Bereichs-Masterzeichnung zu und lösen sie anschließend wieder (oder entladen sie), wenn sie nicht mehr benötigt wird.

Warnung zu zirkulären Referenzen:

Wenn Sie die oben genannten Richtlinien befolgen, kümmert sich AutoCAD um zirkuläre Referenzen (eine Datei, die auf sich selbst als untergeordnete verschachtelte XRef-Datei verweist). Die Gefahr tritt auf, wenn Sie per XRef auf eine Datei in einem anderen Bereich verweisen müssen. In diesem Fall werden, wenn Sie die externe Bereichsdatei Ihrem Modell per Zuordnung zuordnen, zirkuläre Referenzen in der Master-Modelldatei (siehe unten) oder in den Master-Modelldateien der orthogonalen Zeichnung erzeugt. Um dieses Problem zu vermeiden, empfiehlt es sich, für diese externen Dateien den Referenztyp Überlagerung zu verwenden.

Konstrukteure können nach Bedarf alle Layer in den Referenzdateien aktivieren oder deaktivieren oder die gesamte Referenzdatei entfernen.
