XRefs

Plant 3D wurde für das intelligente Arbeiten mit XRefs konzipiert. Rohre und Rohrleitungskomponenten werden mit Rohren und Rohrleitungskomponenten und sogar Apparatestutzen in XRef-Modellen verbunden. Beispiel: Wenn Sie mit dem Befehl Leitungsverlauf erstellen arbeiten und auf den Apparatestutzen in der XRef klicken, wird die Verbindung hergestellt und die richtigen Komponenten werden platziert, wie hier gezeigt:

Beachten Sie, dass sich die Pumpe in der Apparate-XRef befindet und dass ein 10-Zoll-Gegenflansch mit einem 10x8-Reduzierstück im Rohrleitungsmodell platziert wurde, da wir eine 8-Zoll-Leitung verlegen und mit einer 10-Zoll-Düse verbinden. Beachten Sie außerdem, dass auch die Verbindung platziert wurde, wodurch wir die richtigen Schrauben und Dichtungen erhalten.

Modellieren mit XRefs

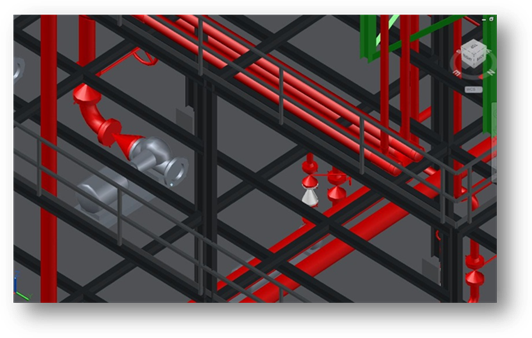

XRefs vereinfachen die Arbeit in großen Modellen erheblich. Hier konzentriert sich der Rohrleitungskonstrukteur auf die Rohrleitungen um eine Pumpe:

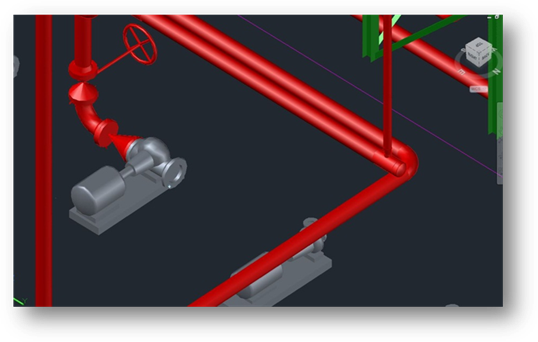

Indem die Stahlbauaspekte entfernt und einige der Rohrleitungslayer deaktiviert werden, wird die Ansicht übersichtlicher und Rohrleitungen können einfacher erstellt werden:
