Teil 3: Erstellen eines Geländes und einer Sohle

In dieser Übung fügen Sie dem Gebäudegrundstück ein Gelände und eine Sohle hinzu.

Kategorie Neue Benutzer
Erforderliche Zeit 15 Minuten
Verwendete Lernprogrammdateien GSG_03_Terrain_Pad.rvt

Hinzufügen von Punkten in verschiedenen Höhen, um das Gelände zu erstellen, und Erstellen einer Sohle basierend auf den Fundamentwänden des Gebäudes. Bevor Sie beginnen, laden Sie die Lernprogrammdatei GSG_03_Terrain_Pad.rvt herunter. Laden Sie diese ZIP-Datei herunter (falls Sie die Übungsdateien für die Lernprogramme noch nicht heruntergeladen haben).

Ziele

Video ansehen

Hinzufügen eines Geländes

  1. Öffnen Sie die Übungsdatei GSG_03_terrain_pad.rvt.
  2. Doppelklicken Sie im Projektbrowser unter Grundrisse auf Grundstück.
  3. Klicken Sie auf Registerkarte Grundstück Gruppe Grundstück modellieren (Gelände).

    Beachten Sie, dass das Werkzeug Punkt platzieren in der Gruppe Werkzeuge standardmäßig ausgewählt ist.

  4. Geben Sie in der Optionsleiste für Höhe 1000 ein.
  5. Klicken Sie in den Zeichenbereich, um zwei Punkte direkt links neben dem Gebäude (einen oberhalb und einen unterhalb des Gebäudes) hinzuzufügen.
  6. Ändern Sie den Wert für Höhe auf -500, und fügen Sie zwei weitere Punkte direkt rechts neben dem Gebäude hinzu (einen oberhalb und einen unterhalb des Gebäudes).

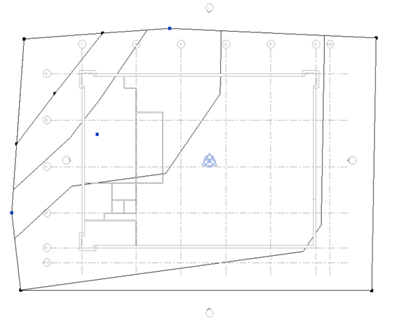

    1. Ändern Sie die Höhe in 2500, und fügen Sie Punkte wie in der Abbildung gezeigt hinzu.

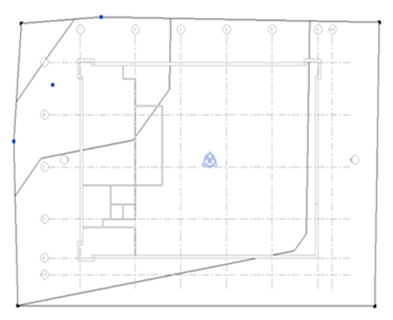

    2. Ändern Sie die Höhe in 1000, und fügen Sie Punkte wie in der Abbildung gezeigt hinzu.
  7. Klicken Sie in der Gruppe Oberfläche auf (Oberfläche fertig stellen).
  8. Klicken Sie im Schnellzugriff-Werkzeugkasten auf (Standard-3D-Ansicht).

Hinzufügen einer Sohle

  1. Klicken Sie auf Registerkarte Grundstück Gruppe Grundstück modulieren (Sohle).
  2. Klicken Sie auf Registerkarte Ändern | Begrenzung für Sohle erstellen Gruppe Zeichnen (Wände auswählen).
  3. Wählen Sie die Außenwände aus. Wählen Sie mithilfe der Tabulatortaste eine Wandkette aus.
    • Verwenden Sie die Steuerelemente zum Spiegeln, um sicherzustellen, dass die Sohlenskizze auf der Innenfläche der Wände liegt. Verwenden Sie den ViewCube zum Ausrichten nach oben, um dies zu überprüfen.
  4. Klicken Sie in der Gruppe Modus auf (Bearbeitungsmodus beenden).
  5. Ändern Sie in der Eigenschaftenpalette die Ebene der Sohle zu 01 - Store Floor.
  6. Richten Sie die 3D-Ansicht neu aus, sodass sie vom Winkel oben rechts aus angezeigt wird, und klicken Sie außerhalb des Gebäudes und des Geländes, um die 3D-Ansicht auszuwählen.
  7. Wählen Sie in der Eigenschaftenpalette unter Grenzen die Option 3D-Schnittbereich.

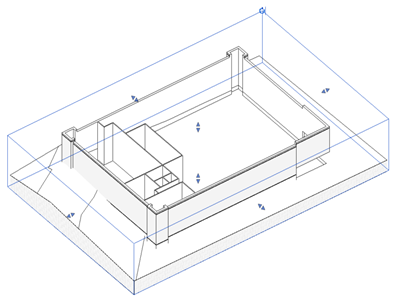

  8. Wählen Sie den 3D-Schnittbereich im Zeichenbereich aus, und ziehen Sie die Griffe, um ihn wie gezeigt anzupassen.

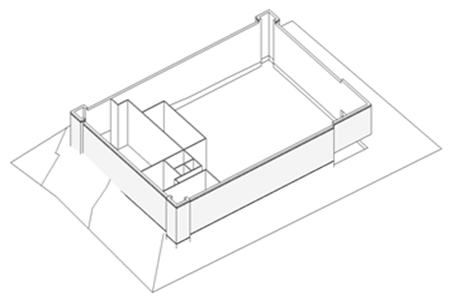

  9. Klicken Sie bei ausgewähltem 3D-Schnittbereich mit der rechten Maustaste, und klicken Sie auf In Ansicht ausblenden Elemente, um den 3D-Schnittbereich auszublenden.
    Anmerkung: Der 3D-Schnittbereich kann später für Anpassungen immer wieder eingeblendet werden. Weitere Informationen finden Sie unter Ausblenden/Einblenden von Elementen.
  10. Wählen Sie das Gelände aus, und klicken Sie in der Eigenschaftenpalette auf den Wert für Material und auf die daraufhin angezeigte Schaltfläche (Durchsuchen).
  11. Führen Sie im Materialen-Browser folgende Aktionen durch:
    1. Geben Sie im Suchfeld grass ein, und drücken Sie die Eingabetaste.
    2. Doppelklicken Sie in den Suchergebnissen auf Rasen, um ihn dem Projekt hinzuzufügen. Er wird im oberen Bereich des Browsers unter im Materialien in Dokument angezeigt.

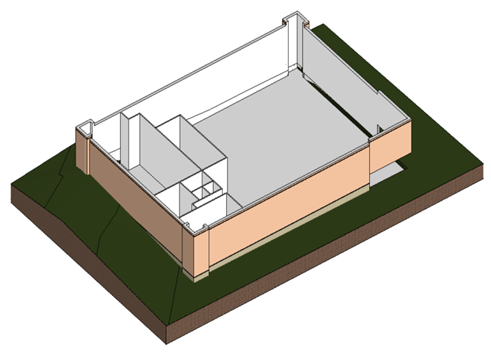

  12. Klicken Sie in den Steuerelementen für Ansichten auf Bildstil: Unsichtbare Linie Schattiert, um die Materialien anzuzeigen.
