Erstellen Sie einen Gehrungsschnitt an der Verbindungsstelle von zwei Stahlelementen mit einer zugehörigen Verbindung.
So erstellen Sie einen parametrischen Gehrungsschnitt
- Klicken Sie auf Registerkarte Stahl
Gruppe Parametrische Schnitte
(Gehrung).
- Wählen Sie den zu schneidenden Stahl aus.
- Drücken Sie die Eingabetaste.

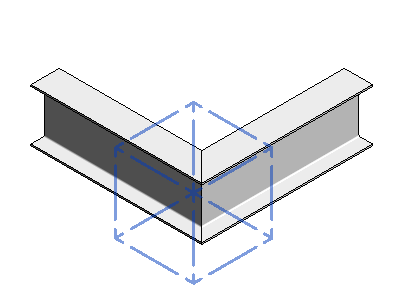

- Der Gehrungsschnitt wird erstellt. Die untergeordnete Verbindung zwischen den Elementen wird als gestrichelter Quader angezeigt.
- Wählen Sie den Quader der untergeordneten Verbindung aus, um in der Eigenschaftenpalette auf ihre Eigenschaften zuzugreifen.
Stahlfertigungs–Gehrungsschnitte werden nur angezeigt, wenn der Detaillierungsgrad der Ansicht auf Fein eingestellt ist.
