Erstellen Sie Schnittgeometrie am Flansch einander schneidender Träger mit einer zugehörigen Verbindung zwischen den Elementen.
So erstellen Sie einen parametrischen Sägeschnitt am Stahlelementflansch
- Klicken Sie auf Registerkarte Stahl
Gruppe Parametrische Schnitte Dropdown-Liste Gehrung
(Sägeschnitt – Flansch).

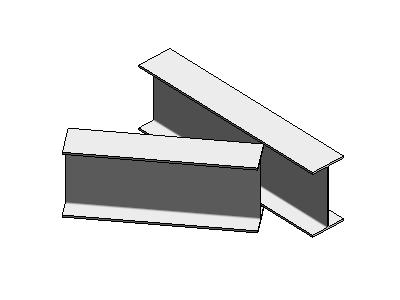

- Wählen Sie die zu schneidenden Stahlelemente aus.
- Drücken Sie die <Eingabetaste>.

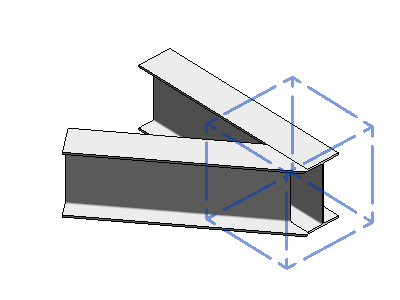

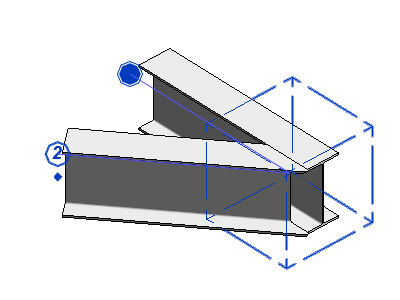

Der Schnitt wird am Flansch des schneidenden Elements erstellt. Die untergeordnete Verbindung wird als gestrichelter Quader angezeigt. Um das vom Werkzeug Sägeschnitt – Flansch ausgeschnittene Element zu ändern, können Sie auf das rautenförmige Symbol unter der nummerierten Beschriftung klicken.
- Wählen Sie die Anschlussbox aus, um auf Exemplar und Typeneigenschaften der untergeordneten Verbindung zuzugreifen.
Mit Sägeschnitt – Flansch ausgeführte Ausschnitte werden nur angezeigt, wenn der Detaillierungsgrad der Ansicht auf Fein eingestellt ist.
