Platzieren variabler Bewehrungsverlegungen

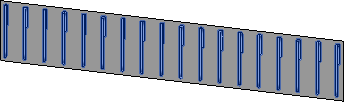

Sie können variable Bewehrungsverlegungen in Basisbauteilen mit geneigten oder schiefen Flächen platzieren.

1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Bewehrung (Bewehrung).
   • Geben Sie unter Bewehrungsverlegung das Layout, die Menge und die Abstände der Stäbe an, die in der Gruppe verteilt werden sollen.
   • Geben Sie in den entsprechenden Bereichen die Platzierungsebene und -ausrichtung für die Bewehrungsgruppe an.
2. Klicken Sie auf Registerkarte Ändern | Platzieren Bewehrung Gruppe Typ einstellen (Variable Bewehrungsverlegung).
3. Klicken Sie in ein gültiges Basisbauteil, um die variable Bewehrungsverlegung zu platzieren.

4. Passen Sie nötigenfalls mithilfe der Formgriffe die Position der Bewehrungsgruppe an.

Variable Bewehrungsverlegungen können nur auf geraden geneigten Flächen platziert werden. Bogen werden derzeit nicht unterstützt.

Da variable Bewehrungsverlegungen durch Abhängigkeiten gesteuert werden, folgt die variable Verteilung diesem Pfad. In Polygonen, deren Seiten nicht lotrecht sind, werden eventuell mehrere Gruppen benötigt, um das Basisbauteil auszufüllen.

Anmerkung: Die in der Eigenschaftenpalette angegebenen Bemaßungsparameter beziehen sich auf den ersten Stab in der Gruppe.

Wählen Sie eine vorhandene Bewehrungsverlegung aus, und klicken Sie auf Registerkarte Ändern | Bewehrung Gruppe Typ festlegen (Variable Bewehrungsverlegung), um sie in eine variable Bewehrungsverlegung zu konvertieren.

Die Bewehrung in einer variablen Bewehrungsverlegung kann wie andere Bewehrung beschriftet und in Bauteillisten aufgenommen werden.
