Konfigurieren von Baugruppenteilen für tragende Fertigbeton-Wände

Mithilfe der Parameter für Wandteile können Sie die vorgegebenen Verbindungsteilelemente zum Erstellen von Baugruppen für tragende Wände ändern.

Zum Ändern der Teilelemente verwenden Sie das Dialogfeld Konfiguration. Klicken Sie auf Registerkarte Fertigbeton Gruppe Konfiguration (Konfiguration), und navigieren Sie zur gewünschten Verzweigung für Ihre Wand:

• Beton Wand Massivwand Teilelement

Passen Sie die folgenden Wandteilparameter an wie benötigt.

Name	Beschreibung
Transportanker
Typ	Gibt den Transportanker und Typ für die Fertigbetonwand an.

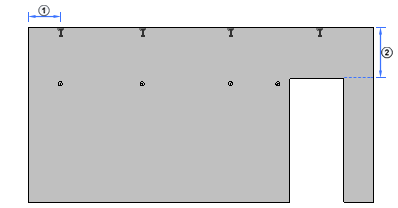

Mindestabstand zu Kante	Bestimmt den Mindestabstand des Transportankers zu den Kanten der Wand.
Mindestabstand oben zu Öffnung	Bestimmt den Mindestabstand vom oberen Ende des Transportankers zu Öffnungen in der Wand.
Zugfestigkeit	Gibt den Auslegungswert der Zugfestigkeit des Transportanker an.
Seitliche Transportanker bei Höhe größer als	Gibt die Mindesthöhe an, von der an seitliche Anker in der Fertigbetonwand platziert werden.
Montagehülsen
Typ	Gibt die Montagehülse und den Typ der Wandverbindung an.

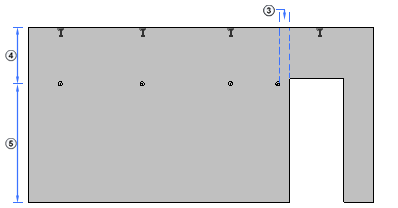

Abstand Montagehülsen und	Gibt die Position der Wandverstrebungen als Abstand von der oberen oder unteren Wandkante an.
Als Prozentsatz der Wandhöhe	Wenn Sie diese Option aktivieren, wird ein Prozentsatz der Gesamthöhe der Fertigbetonwand anstelle eines bestimmten Werts für den Parameter Montagehülsenabstand verwendet.
Position Montagehülsen	Gibt an, an welcher Stelle Montagehülsen platziert werden sollen. Die möglichen Optionen sind Keine, Auf Ansichtsseite, Gegenüber Ansichtsseite und Beide Seiten.
Mindestabstand zu Öffnung	Gibt den Mindestabstand zwischen der Verstrebung und Öffnungen in der Wand an.
Verbindungen
Profil Wandverbind. stirnseitig	Gibt das Profil für die Vorderseite/das Ende von Fertigbetonwänden an.
Profil Wandverbindung seitlich	Gibt das Profil für die Seiten von Fertigbetonwänden an.
Profil T-Verbindung	Gibt das Profil für die Vorderseite/das Ende von Fertigbetonwänden in einer T-Verbindung an.
Horizontales Profil	Gibt Kantenprofil und Typ bei horizontaler Teilung von Fertigbetonwänden an. Entweder Horizontales Profil oder Vertikales Profil
Schlaufen	Gibt die Schlaufe und den Typ der Verbindung für Fertigbetonwände an.
Eingegossene Platte	Gibt Ankerplatte und Typ für die Montage von Fertigbetonwänden an.
