Konfigurieren der Teilung von Baugruppen für tragende Fertigbeton-Wände

Mithilfe der Parameter für Wandsegmente können Sie die vorgegebenen Abmessungsbereiche zur Erstellung von Elementen ändern.

Zum Ändern der Teilungseinstellungen verwenden Sie das Dialogfeld Konfiguration. Klicken Sie auf Registerkarte Fertigbeton

Gruppe Konfiguration

(Konfiguration), und navigieren Sie zur gewünschten Verzweigung für Ihre Wand:

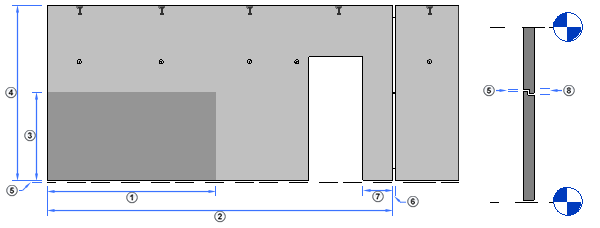

Passen Sie wie benötigt die folgenden Wandteilungsparameter zur Erstellung von Baugruppen an.

Name	Beschreibung
Min. Wandlänge	Gibt die Mindestlänge für eine generierte Wandbaugruppe an.
Max. Wandlänge	Gibt die maximale Länge für eine generierte Wandbaugruppe an.
Min. Wandhöhe	Gibt die Mindesthöhe für eine generierte Wandbaugruppe an.
Max. Wandhöhe	Gibt das maximale Gewicht für eine generierte Wandbaugruppe an.
Max. Gewicht	Gibt das maximale Gewicht für eine generierte Wandbaugruppe an.
Fuge horizontal	Gibt den horizontalen Abstand zwischen zwei benachbarten Baugruppen an.
Fugenbreite	Gibt den vertikalen Abstand zwischen zwei benachbarten Baugruppen an.
Min. Abstand zu Öffnungen	Gibt den Mindestabstand des Anfangs einer neuen Wandbaugruppe von Wandöffnungen an.
Überlappungshöhe Profil	Gibt die Höhe der Überlappung zwischen Profilen an der horizontalen Teilungsstelle der Wandbaugruppe an.
