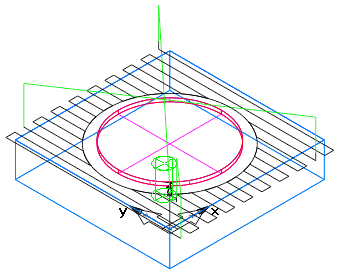

Para una figura de saliente, las trayectorias de herramienta se disponen en líneas paralelas a lo largo del bloque y se delimitan en los límites del saliente.
El punto inicial es una de las cuatro esquinas del bloque. Puede cambiar el ángulo de las trayectorias de herramienta, aunque las trayectorias contiguas son siempre paralelas.

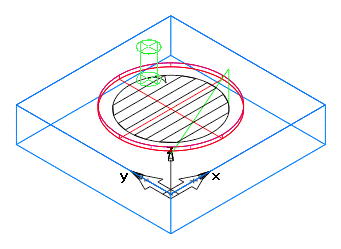

Para una figura de cajera, las trayectorias paralelas se disponen dentro del límite de la cajera.
Después de las trayectorias paralelas, se realiza una pasada de limpieza alrededor de los límites de los salientes, las cajeras, y las isletas de las cajeras.

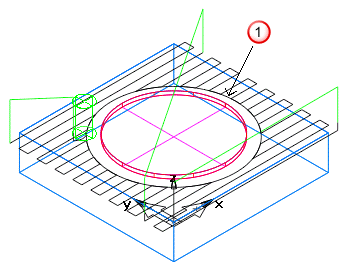

La pasada de desbaste en zigzag tiene dos fases, la fase de desbaste paralelo y la fase de limpieza del límite. La fase de limpieza, marcada con
, limpia los límites de la figura para garantizar un sobreespesor de acabado uniforme:

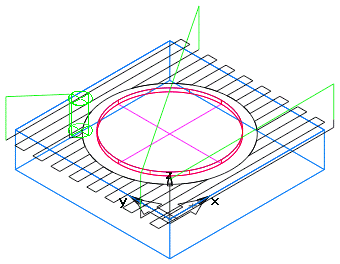

La vista de árbol de la figura únicamente muestra una figura, así que la fase de limpieza utiliza los mismos valores de avance y velocidad que la pasada de desbaste. El número de las pasadas de limpieza se determina con el atributo de Pasadas limpieza. Asigne a Pasadas limpieza un valor de 0 para no realizar pasadas de limpieza. Asígnele un valor de 1 para realizar una pasada individual a lo largo de los límites de la zona de desbaste:
|
|
|
- Sobreespesor de acabado
La zona de desbaste se determina desfasando los límites de la figura con el Sobreesp. acabado.
Cuando se le asigna un valor mayor que 1, se realizan varias pasadas de limpieza. El espaciado por defecto de estas pasadas se controla con el atributo de Paso lateral limpieza. Para tener mayor control del espaciado de las pasadas múltiples de limpieza, configure el atributo de Paso lateral limpieza.
El movimiento en rampa en la pasada de limpieza se controla con el atributo de Diámetro de rampa.
La dirección de la trayectoria zigzag se controla con la relación entre los atributos de Ángulo zigzag y Material a la derecha.
Si selecciona los atributos de Desbaste bidireccional o Reordenar, la trayectoria de herramienta se reordena completando una región antes de moverse a la siguiente.
Cuando se desbasta un saliente con el método zigzag, el Sobreesp. acabado controla la cantidad de solape de la herramienta sobre el límite del bloque.
La técnica de zigzag solo se aplica a las pasadas de acabado de la parte inferior de una figura. En este caso, se comporta como una pasada de desbaste.
