Extrudir crea una superficie a partir de una curva alargando esta línea lateralmente una distancia dada. Lateralmente puede ser una distancia lineal en cualquier dirección. Esto es importante, ya que extrudir no tiene por qué realizarse únicamente en las direcciones de los ejes X, Y o Z. Extrudir a lo largo de un eje es una manera sencilla de construir una superficie que puede transformarse o trasladarse a la posición final, si se desea. Extrudir es un atajo para crear superficies regladas entre curvas y transformaciones de curva.
Las superficies extrudidas son exactas.
Para crear superficies extrudidas:
- Seleccione la pestaña de Construir > panel de Superficies > Desde curvas > Extrudir para abrir el cuadro de diálogo de Superficie extrudida.
- Introduzca un nombre en el campo de Nombre si se desea.
- Seleccione la curva que desea utilizar en el menú de Curva o haga clic en el botón de Seleccionar curva
y selecciónela en la ventana de gráficos.
- Determine las dimensiones de la extrusión de alguna de las siguientes maneras:
- Introduzca las dimensiones del vector a lo largo del que se va a extrudir la superficie en los campos de Vector X, Y y Z.
- Introduzca la posición inicial y final de la extrusión.
- Haga clic en Aceptar.
Ejemplo
El mango de este secador es una superficie extrudida:

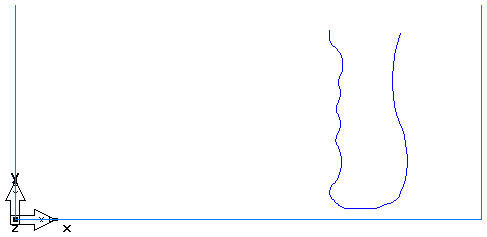

La curva del mango se ha dibujado con herramientas de arcos y líneas. La geometría se ha encadenado en una única curva que a continuación se ha transformado en la profundidad Z hasta hacerla coincidir con la profundidad del mango. Esta operación de transformación también ha colocado una curva de límite para la superficie superior del mango.
Posteriormente se ha extrudido la curva del mango a lo largo de un vector -0,75 pulgadas en Z.
