Creación de figuras de cajera rectangular

1. Haga clic en el paso de Figuras en el panel de Pasos.

   Se accede al asistente de Figura nueva.

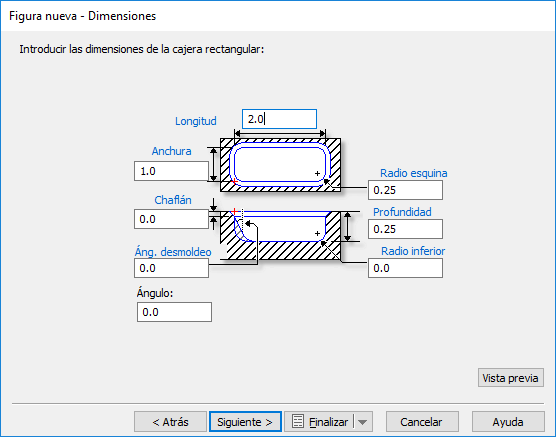

2. Seleccione la opción de Cajera rectangular y haga clic en Siguiente para abrir la página de Figura nueva - Dimensiones. Introduzca los siguientes atributos:



   • Longitud — Introduzca la dimensión X de la figura.
   • Anchura — Introduzca la dimensión Y de la figura.
   • Profundidad — Introduzca la profundidad del corte en el material en Z.
   • Radio de esquina — Introduzca el radio de las cuatro esquinas de la cajera rectangular.
   • Chaflán — Existe la posibilidad de introducir la profundidad de un chaflán de 45 cortado en el borde superior de la figura. Mantenga este valor como el predeterminado, 0, si no desea crear un chaflán.
   • Áng. desmoldeo — Existe la posibilidad de definir un ángulo para la pared de la figura. Utilice únicamente números positivos.
   • Radio inferior — Como opción configure un radio inferior para la figura. El radio se corresponde con la forma de la herramienta. Por defecto, el material se mecaniza con una fresa plana, con pasadas de pasos escalonados al acercarse al radio. A continuación se realiza una pasada de desbaste y acabado con la fresa redondeada. El valor por defecto es 0, que corta la esquina cuadrada.
Consejo: Cuando los campos tienen etiquetas azules, es posible hacer clic y seleccionar la dimensión de los objetos en la ventana de gráficos.
3. Haga clic en Siguiente para abrir la página de Figura nueva - Posición.
4. Haga clic en Siguiente para abrir la página de Figura nueva - Estrategias.
5. Haga clic en Siguiente para abrir la página Figura nueva - Operaciones.
6. Haga clic en Siguiente para abrir la página Figura nueva - Herramienta por defecto para la primera operación.
7. Haga clic en Siguiente para abrir la página Figura nueva - Avance/velocidad para la primera operación.
8. Si hay más de una operación, haciendo clic en Siguiente se abre la página de Figura nueva - Herramienta por defecto para la siguiente operación. Si no se tienen más operaciones, haga clic en Siguiente para abrir la página Figura nueva - Resumen.
9. Haga clic en Finalizar para crear la figura y salir del asistente, o haga clic en Atrás para volver a las páginas anteriores.

Nota: Puede editar la figura más adelante.

Para que la pared de la figura tenga una sección transversal especial:

1. Después de crear la figura, abra el cuadro de diálogo de Propiedades de figura y haga clic en la pestaña de Dimensiones.
2. Haga clic en el botón de Sección X para abrir el cuadro de diálogo de Seleccionar curva lateral.
3. Seleccione la curva que se ajusta a la forma de la sección transversal.
4. Haga clic en Aceptar.
