Las excepciones de esta norma se recogen a continuación. Estas normas afectan a las figuras de fresado 2,5D.
- No hay movimiento en rampa de zigzag en las trayectorias espiral NT, zigzag NT, espiral continua NT ni en Vortex cuando se utilizan puntos de pretaladrado.
- Cuando el Ángulo rampa máx. es 0, la herramienta realiza un movimiento de carga directamente en la figura.
- Hay dos posibilidades cuando se programan movimientos en rampa de zigzag (la casilla de Rampa helicoidal no está seleccionada) pero FeatureCAM considera que no hay suficiente espacio para realizar movimientos de zigzag:
- si la opción de Máquina puede hacer hélice está activada, se produce un movimiento en rampa en zigzag hasta el fondo siguiendo el contorno de la figura;
- si la opción de Máquina puede hacer hélice no está activada, FeatureCAM realiza un movimiento de carga directamente.
- Cuando se programa Rampa helicoidal pero FeatureCAM considera que no hay suficiente espacio, FeatureCAM sigue las normas de los movimientos en rampa de zigzag.
El movimiento en rampa de zigzag se produce cuando no se selecciona la opción de Rampa helicoidal. El movimiento en rampa de zigzag se desarrolla normalmente en segmentos lineales. La longitud de estos segmentos se asigna en Distancia rampa máxima y la inclinación de los movimientos lineales en Ángulo rampa máx.. Si especifica un Punto de carga, el movimiento en rampa de zigzag está todavía disponible, pero la distancia de los movimientos en rampa se calcula automáticamente. FeatureCAM determina el punto inicial para el fresado de la figura y la herramienta se mueve en zigzag entre el punto de carga y el punto inicial calculado automáticamente.

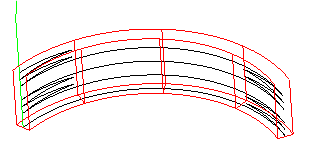

En los ranurados simples o los puntos de carga en regiones estrechas de una figura, el movimiento en rampa de zigzag lineal no es normalmente posible porque puede provocar colisiones en la figura. En su lugar, la herramienta se mueve en zigzag a lo largo de un arco 3D o sobre una combinación de arcos 3D y líneas que siguen la forma de la figura. En este caso, los movimientos en arco 3D se escriben en el código CN. No existe ninguna manera en la actualidad de aproximar estos movimientos con segmentos lineales 3D. El parámetro Aprox. lineal solo se aplica a los movimientos en rampa helicoidal.
Consulte también Uso del movimiento en rampa en zigzag para fresar una trayectoria helicoidal de un ranurado simple.
Restricciones a los movimientos en rampa helicoidales y de zigzag
FeatureCAM intenta determinar automáticamente las posiciones de los movimientos en rampa en la pieza utilizando los siguientes criterios:
- Es conveniente que el movimiento en rampa no colisione.
- En el movimiento en rampa de zigzag es necesario que la distancia XY de cada movimiento lineal sea al menos de un diámetro de herramienta para las herramientas de corte no centradas. Las herramientas de corte centradas solo necesitan un movimiento XY del 20% del diámetro de la herramienta.
- En el movimiento en rampa helicoidal se aplican las mismas restricciones mecionadas arriba, excepto que la distancia se aplica a cada movimiento helicoidal de 360
.
Si solicita movimiento en rampa y no se crea, configure un Punto de carga o pretaladre el punto de entrada.
