Nota: Es necesario tener envoltura de 4º eje para mecanizar levas cilíndricas.
Las levas cilíndricas (o de tambor) se especifican como se haría con una leva normal. Consulte Levas para más información acerca de levas de movimiento alternativo. En levas simples, el crecimiento y el decrecimiento son distancias radiales. En levas cilíndricas, los desplazamientos de crecimiento y decrecimiento se producen a lo largo del eje de envoltura.

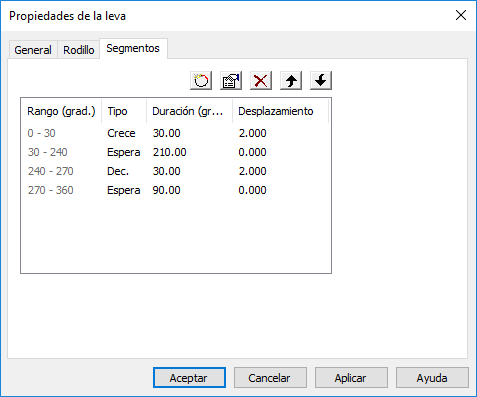

Por ejemplo, si crea una leva de tambor envuelta alrededor del eje X con estos parámetros:
se crea la siguiente curva:
Téngase en cuenta que el desplazamiento es en la dirección X. Si crea una figura de ranurado con la curva de la leva de tambor, obtiene la siguiente trayectoria de herramienta:
