La envoltura de cuarto eje permite envolver figuras de 2,5D alrededor de los ejes X o Y. Para utilizar esta funcionalidad hace falta una máquina capaz de trabajar con 4 ejes.
La envoltura de cuarto eje utiliza la mesa rotatoria como un eje en constante movimiento. Esta rotación se produce durante la operación de mecanizado y el movimiento de la herramienta se limita o bien al eje X o bien al Y y al Z. La envoltura se limita a formas de bloque cilíndricas. Una de las consecuencias de las envolturas es que todos los movimientos en arco se transforman en movimientos lineales de cara al posprocesado. Esta transformación depende del atributo de Tolerancia de envoltura.

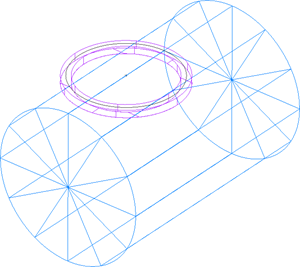

La envoltura de cuarto eje permite envolver cualquier figura de fresado o torno/fresa. En este ejemplo se envuelve alrededor del eje X una figura de ranurado simple.
|
Figura: |
Simulación de 3D: |
|
|
|
