Figuras de cajera abierta

Es posible mecanizar figuras de cajera abierta desde fuera del bloque utilizando una figura de planeado o lateral. Así se reduce el desgaste de la herramienta al evitarse movimientos de carga innecesarios.

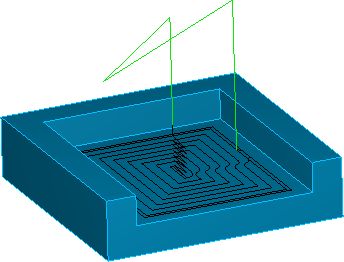

Abrir cajera mediante la figura de cajera:

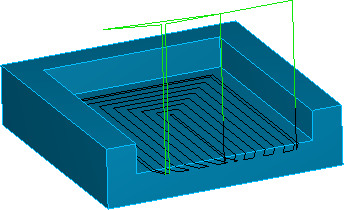

Abrir cajera mediante la figura de lateral:

Para crear figuras de planeado que mecanicen una cajera abierta desde fuera del bloque:

1. En el asistente de Figura nueva, seleccione Planeado o Lateral.
2. Seleccione Extraer con reconocimiento de figuras.
3. Haga clic en Siguiente.
4. Para una figura de planeado, seleccione la superficie horizontal de la cajera.

   Para una figura lateral, seleccione las superficies laterales verticales de la cajera.

5. Haga clic en Finalizar.
6. En la pestaña de Estrategia del cuadro de diálogo de Propiedades de figura, seleccione Pasada de desbaste para incluir una operación de desbaste.
7. Seleccione un Paso lateral del tipo Vortex o Zigzag NT.
8. Haga clic en Aceptar para cerrar el cuadro de diálogo de Propiedades de figura.
