Los requisitos básicos para la envoltura del 4º eje son:
- Utilizar un bloque con forma de Cilindro con el Eje X o Y. Configure esto en la página del asistente del bloque de Dimensiones, o en la pestaña Dimensiones del cuadro de diálogo Propiedades del bloque.
- Seleccione la opción Posicionamiento de 4º eje bien en la página del asistente de bloque de Posicionamiento multiejes, o en la pestaña Indexar del cuadro de diálogo Propiedades del bloque.

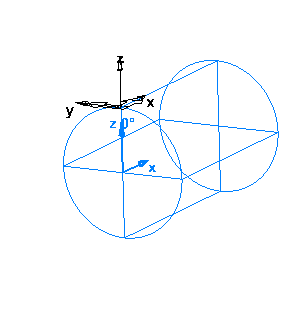

- El indexado y la envoltura se aplican alrededor del eje del bloque. Para ayudarle a comprender esto, puede mostrar el eje del bloque. Para ello, seleccione la pestaña Inicio > panel Visualización > menú de Mostrar > Mostrar el eje del bloque. El eje del bloque se muestra en azul.
- Todas las figuras necesitan diseñarse por encima y fuera del eje del bloque, por ejemplo, en el diámetro exterior del bloque cilíndrico. Esto puede lograrse trasladando la figura hacía arriba en Z, o creando una configuración que esté fuera y encima del eje del bloque.
- Seleccione la opción Envolver figura alrededor eje X para envolver figuras.
- Utilice un posprocesado de indexado de 4 ejes de .../Posts/Mill/4-Axis.
