Si utiliza estados del modelo en los que hay relaciones entre piezas, los cambios realizados en la geometría de origen pueden provocar resultados inesperados. En estos casos, puede haber varias soluciones, cuando se espera una sola solución. No se recomiendan estados del modelo en los casos siguientes:
Contorno proyectado
Un estado del modelo contiene un contorno proyectado de otra pieza en la que un estado del modelo controla el tamaño de la operación. La geometría de contorno cambia al editar el tamaño en la pieza de origen. Este comportamiento puede hacer que cambie inesperadamente el tamaño de las operaciones que consumen el contorno proyectado.
Generador de estructuras

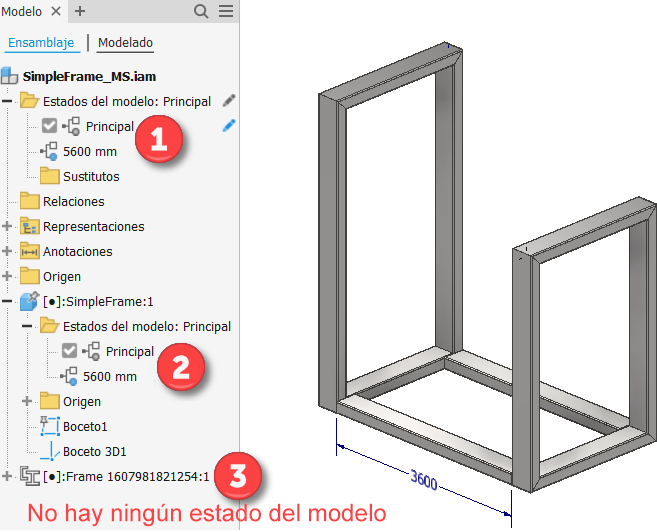

En la imagen siguiente, los estados del modelo de SimpleFrame_MS (1) consumen las cotas de boceto especificadas en el estado del modelo activo de SimpleFrame (2).
El ensamblaje de estructura generado por el sistema Frame (3) controla el esbozo actual. Contiene una copia de la geometría de boceto en SimpleFrame. Dado que no se admiten estados del modelo en el archivo de estructura, no se puede sincronizar el boceto de estructura con estados del modelo en SimpleFrame. El boceto de esqueleto de estructura siempre refleja las cotas especificadas en el estado del modelo activo de SimpleFrame:1.
Como Boceto no conoce los estados del modelo, existen varias soluciones cuando se espera una sola. Esto produce cambios inesperados en el ensamblaje y los dibujos creados a partir del ensamblaje.
