Ejercicio 2: Uso de una expresión para precisar las etiquetas

Las etiquetas muestran los números de calle de las parcelas, pero no los nombres de calle. Puede utilizar una expresión para concatenar (combinar) dos propiedades. En este caso, se concatena la dirección (número de calle) y el nombre de la calle. Se utiliza la expresión \n para añadir un salto de línea y crear una etiqueta de líneas múltiples.

Nota: En este ejercicio se utiliza el mapa creado en el Ejercicio 1: Uso de un estilo para etiquetar elementos.

Para utilizar una expresión para precisar las etiquetas

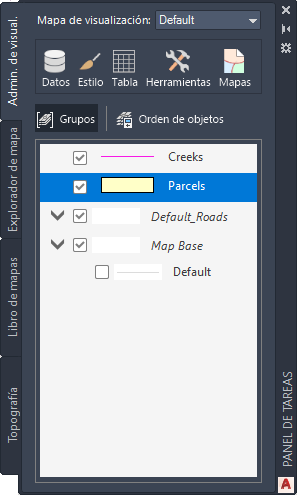

1. Seleccione la capa Parcels y haga clic en Estilo.

2. En el Editor de estilos, haga clic en la celda situada bajo Etiqueta de elemento en la mitad inferior de la ventana.
3. En el cuadro de diálogo Estilo de etiqueta, en Contenido de texto, seleccione Usar expresión.

4. En la ventana Crear o modificar expresiones, elimine la expresión actual para que la ventana esté vacía.
5. Haga clic en Función de textoConcat.

   Se insertará una expresión. Tiene dos marcadores de posición de propiedad.

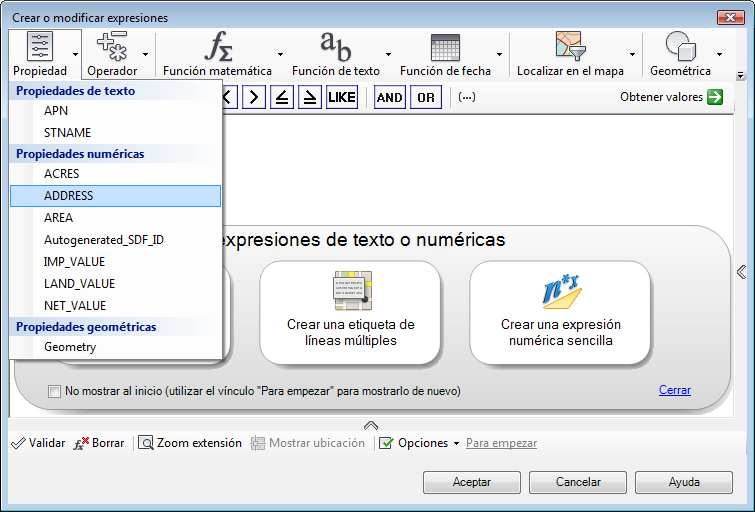

6. Para sustituir la entrada de la primera propiedad, selecciónela y haga clic en Propiedad en la parte superior de la ventana Crear o modificar expresiones. Seleccione la propiedad numérica ADDRESS.

7. Coloque el cursor después de la coma, después de la propiedad ADDRESS.
8. Escriba'\P', para ir a una nueva línea después del número de dirección.

   Escriba la entrada tal como se muestra, con las comillas, la letra P en mayúsculas y con una coma después de las comillas de cierre.

9. Haga clic en la entrada Propiedad de texto y seleccione la opción para indicar una propiedad.
10. Seleccione la propiedad de texto STNAME.
11. Suprima los corchetes y los puntos suspensivos de dentro de los paréntesis, así como la coma final.
12. Haga clic en Validar (en la parte inferior del cuadro de diálogo) para asegurarse de que la expresión es válida.
13. Haga clic en Aceptar.
14. Haga clic en Aplicar y, a continuación, en Cerrar en el cuadro de diálogo Estilo de etiqueta, y cierre el Editor de estilos.
15. Amplíe el área circundante al trébol del centro de la ciudad.

Resultado

Las calles (objetos de dibujo) muestran los límites de velocidad, y las parcelas (elementos geoespaciales) muestran las direcciones de las calles completas.

Para continuar con el aprendizaje, vaya al Ejercicio 3: Mostrar texto a lo largo de una curva.
