Ejercicio 1: Uso de un estilo para etiquetar elementos

La capa de parcelas de AnnotationTutorial.dwg es una clase de elemento geoespacial. Los datos reales están almacenados en un archivo SDF llamado Parcels.sdf. El mapa conecta con este archivo y muestra la geometría y los datos de las parcelas del mapa. Puede aplicar a las parcelas el estilo que prefiera. El estilo no repercute en el banco de datos. El estilo se guarda en el mapa, junto con la información de conexión con el banco de datos.

A diferencia de la anotación de objetos de dibujo, se etiquetan todos los elementos de la clase de elemento. No tiene que seleccionar los elementos individualmente.

En este ejercicio, utilizará el Editor de estilos para añadir etiquetas a las parcelas.

Nota: En esta lección, utilizará el mapa que editó en la Lección 1: Utilización de plantillas de anotación.

Para utilizar un estilo para etiquetar elementos

  1. Abra el mapa editó y guardó en la lección anterior.

    Utilizó Guardar como para guardar el mapa con otro nombre.

  2. En el Panel de tareas, cambie al Administrador de visualización, si aún no se ha mostrado.
  3. Seleccione la capa Parcels y haga clic en Estilo.
  4. En el Editor de estilos, haga clic en la celda situada bajo Etiqueta de elemento en la mitad inferior de la ventana.

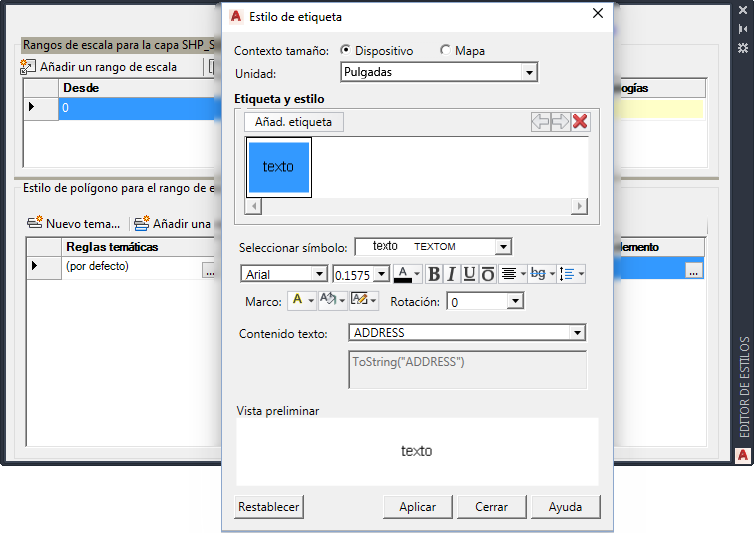

  5. En el cuadro de diálogo Estilo de etiqueta, realice las siguientes acciones:
    • Haga clic en Añadir etiqueta.
    • En Color de fondo de texto, seleccione Sin color.
    • En Contenido de texto, seleccione ADDRESS.
    • Haga clic en Aplicar y, a continuación, en Cerrar.
  6. Cierre el Editor de estilos.

    Las etiquetas muestran los números de calle en las parcelas del mapa.

Para continuar con el aprendizaje, vaya al Ejercicio 2: Uso de una expresión para precisar las etiquetas.
