Esta opción permite cambiar las líneas de construcción ya definidas.
Para cambiar una línea de construcción:
- Resalte la descripción del eje.
- Haga clic con el botón derecho del ratón y seleccione Propiedades del objeto en el menú contextual.

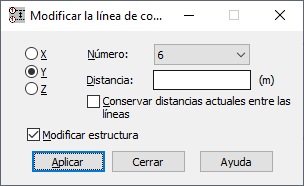

El cuadro de diálogo contiene las opciones siguientes:
- Grupos de líneas de construcción: X, Y, Z. Después de seleccionar la opción X, Y o Z, se pueden modificar los ejes perpendiculares al eje X, Y o Z, respectivamente.
- Número. Muestra una lista en la que se puede seleccionar la descripción (número) de la línea de construcción que se va a modificar.
- Distancia. Especifica el valor de desplazamiento de la línea de construcción. Nota: El valor de distancia puede ser positivo o negativo. El valor de distancia definido al modificar la ubicación del eje no puede ser mayor que la distancia entre las líneas de construcción más cercanas (es decir, la línea de construcción n.º 3 no se puede colocar delante del eje n.° 2).
- Conservar distancias actuales entre las líneas. Si se selecciona esta opción, después de cambiar la ubicación de la línea de construcción, la distancia de esta con respecto al siguiente eje permanece igual. Además, la distancia entre las demás líneas de construcción es igual a las anteriores. Consecuentemente, las líneas de construcción posteriores (ubicadas en el lado derecho del eje seleccionado para los ejes verticales o por encima del eje seleccionado para los ejes horizontales) se desplazan según el valor definido en Distancia.
- Modificar estructura. Si se selecciona esta opción y se cambia la ubicación de una línea de construcción, la geometría de la estructura también se actualiza. La ubicación del nudo y la longitud de la barra se ajustan a la nueva ubicación de la línea de construcción.
Después de seleccionar el grupo de líneas de construcción adecuado, asignar el número al eje seleccionado y definir el resto de opciones, se modifica la línea de construcción.
