Después de seleccionar esta ficha en el cuadro de diálogo Definición - dimensiones, el programa muestra el cuadro de diálogo cuyo contenido depende de un método de cálculo elegido en el cuadro de diálogo Opciones de cálculo (ficha General).
En la ficha Tramo, el usuario puede determinar el nombre de un tramo dimensionado (un tramo activo) y la longitud del tramo (si la opción Conservar la distancia entre los ejes está activada, la opción Longitud no está disponible; con la opción Conservar la distancia entre los ejes activada, la anchura de los apoyos puede cambiarse, mientras que la longitud de un tramo de viga de gran canto medida en el eje de esta viga no cambiará).
En función del método de cálculo seleccionado, varía la parte inferior del cuadro de diálogo relacionada con la definición de apoyo.

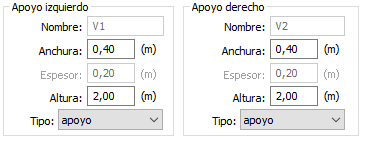

En el caso de cálculos mediante MEF, el usuario puede elegir los siguientes tipos de apoyos en la lista desplegable de la parte inferior del cuadro de diálogo:
- apoyo
- engastado (para vigas de gran canto de varios tramos; es posible que este apoyo solo pueda ser externo)
- pilastro
Además, el cuadro de diálogo incluye campos para definir las dimensiones de apoyo. Según el tipo de apoyo seleccionado, el usuario puede definir lo siguiente:
- Anchura del apoyo: hace referencia a la dimensión en el plano de la viga de gran canto; la opción está disponible para los tres tipos de apoyo.
- Espesor del apoyo: hace referencia a la cota en la dirección perpendicular al plano de la viga de gran canto; esta opción está disponible para la pilastra. En el caso del apoyo y el apoyo engastado, el programa presupone un espesor igual al de la viga de gran canto.
- Altura del apoyo: esta opción está disponible para la pilastra y el fuste; en caso de apoyo engastado, este valor no tiene ningún efecto en el trabajo de la estructura.
En el tema Principios del modelado de vigas de gran canto mediante MEF: modelado de condiciones de apoyo de una membrana se proporcionan datos detallados sobre el método de modelado de las condiciones de apoyo en MEF.

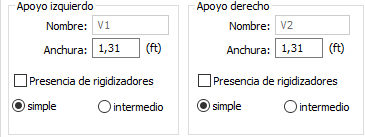

En el caso de cálculos con el método simplificado BAEL, el usuario puede elegir uno de los dos tipos siguientes de apoyos:
- simple
- intermedio
Además, se debe definir una anchura de apoyo.
