Utilice este cuadro de diálogo para definir nuevos casos dinámicos.
- Acceso
-
- Haga clic en Análisis
Tipos de análisis. - Haga clic en Nuevo.
- Haga clic en Análisis

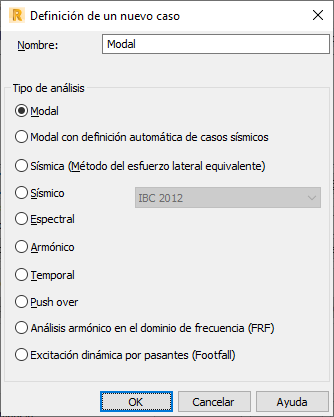

Elementos del cuadro de diálogo
Están disponibles los siguientes tipos de análisis:
- Modal
- Modal con definición automática de casos sísmicos
- Sísmica (Método del esfuerzo lateral equivalente)
- Sísmico (Método del espectro de respuesta)
- Espectral
- Armónico
- Temporal
- Push over
- Análisis armónico en el dominio de frecuencia (FRF)
- Excitación dinámica por pasantes (Footfall)
A continuación, en el cuadro de diálogo, se muestran las opciones que representan dos tipos de análisis de estructura:
- Análisis armónico en el dominio de frecuencia (FRF): un tipo de análisis que consiste en realizar secuencialmente el análisis armónico para valores de frecuencia sucesivos en un intervalo seleccionado.
- Análisis de excitación dinámica por pasantes (Footfall): analiza el efecto de la carga de Footfall humana (interpretada como una fuerza armónica en un determinado intervalo de frecuencias) en las vibraciones de la estructura.
Si no se ha definido el análisis modal de una estructura, no estarán disponibles los análisis dinámicos de la estructura (análisis espectral sísmico, espectral y temporal). Para el análisis espectral, sísmico y temporal, utilice los resultados obtenidos durante el análisis modal de la estructura. La definición de los parámetros de este análisis debe ir precedida de la definición de un análisis modal de una estructura. Puede definir varios casos de análisis modales de una estructura, cada uno de ellos establecido por un conjunto diferente de parámetros (distintas matrices de masas, valores de amortiguamiento, etc.). Los análisis espectrales sísmicos, espectrales y temporales se llevan a cabo para el parámetro definido para el análisis modal, que se encuentra en la lista de cargas de estructura.
