Parámetros del análisis modal

Utilice este cuadro de diálogo para definir los parámetros de análisis modal para los nuevos casos dinámicos de la estructura.

Acceso

Para definir los parámetros de análisis modal para los nuevos casos dinámicos de la estructura, realice una de las siguientes acciones:

• Seleccione un caso de análisis modal en el cuadro de diálogo Nuevo caso y seleccione Aceptar.
• Seleccione un caso de análisis modal en el cuadro de diálogo Tipo de análisis y seleccione Definir parámetros.
• Seleccione un caso de análisis modal en el cuadro de diálogo Reiniciar los cálculos y seleccione Definir parámetros.

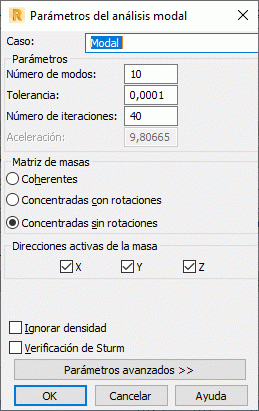

Elementos del cuadro de diálogo

Nota: Puede realizar un segundo tipo de análisis modal: análisis modal que reconozca las fuerzas estáticas.

Parámetros

Contiene los parámetros disponibles para el análisis modal: número de modos, tolerancia, número de iteraciones, aceleración de gravedad.

Matriz de masas

• Coherentes: matriz coherente con respecto a los grados de libertad de rotación.
• Concentradas con rotaciones: la matriz diagonal con respecto a los grados de libertad de rotación.
• Concentradas sin rotaciones: la matriz diagonal sin los grados de libertad de rotación.

Direcciones activas de la masa

Especifica la dirección X, Y o Z en la que se activa la masa, es decir, las vibraciones propias.

Por defecto, la masa está activa en todas las direcciones para realizar el análisis modal.

Nota: Es posible que deba anular la selección de una dirección al realizar el análisis sísmico. Si anula la selección de la masa en la dirección Z, para el análisis modal que precede al caso sísmico, se eliminan los modos de vibración vertical local para las losas de suelo. En el análisis sísmico de este modelo, solo tendrá en cuenta las vibraciones transversales. Otro ejemplo es el análisis Footfall, donde la masa activa para la dirección Z es un parámetro por defecto. En este caso, se tienen en cuenta las vibraciones verticales y se ignoran las vibraciones transversales del modelo.

Ignorar densidad

Excluye la densidad del elemento de la estructura (= 0) durante el análisis dinámico de la estructura.

Verificación de Sturm

Define el algoritmo para detectar las vibraciones propias omitidas. Si se encuentra un modo omitido, se vuelve a ejecutar una iteración.

Parámetros avanzados >>

Muestra parámetros de análisis modal adicionales para un caso de carga.

Seleccione Parámetros avanzados >> para acceder a los parámetros de análisis modal adicionales para un caso de carga:

Parámetros avanzados

Modo de análisis

• Modal: realiza un análisis modal de la estructura. Se encontrarán n modos de vibración; las iteraciones se completarán si se alcanza una condición de convergencia.


  Se puede activar la verificación de Sturm, que permite buscar las pulsaciones omitidas.

• Sísmico: durante el análisis de la estructura modal, no se seleccionarán modos de vibración (no necesariamente en el orden adecuado). Dado que los modos de vibración propios son importantes para los análisis sísmicos, se definirán los que se caracterizan por un factor de masas participantes de gran tamaño.

  No es posible realizar una comprobación de Sturm para este modo de análisis de la estructura.

• Sísmico seudomodal: realiza un análisis espectral y sísmico mediante el método seudomodal. Esto solo se debe utilizar cuando se aplican métodos de análisis clásicos basados en resultados de descomposición modal en un tiempo de análisis de la estructura muy largo.

Método

Seleccione el método de solución de problema con valores propios: Iteración en el subespacio por bloques, Iteración en el subespacio, Bloquear algoritmo de Lanczos, algoritmo de Lanczos o Reducción de la base.

Límites

Limita el número de modos de vibración de estructura definidos.

Nota: La opción Porciento de masas participantes utiliza la condición de porcentaje de masas participantes para asignar el número de modos.

Parámetros para el análisis sísmico

• Tener en cuenta el amortiguamiento (según PS92): tiene en cuenta el apoyo con amortiguamiento durante el análisis modal. Los coeficientes de amortiguamiento definidos se utilizan en la fórmula de la norma sísmica PS92. 5 La sección 6.2.3.4 de la norma sísmica francesa PS 92 (NF P 06-013) requiere interacciones de estructura-suelo, y, por lo tanto, influencia del suelo en un valor del amortiguamiento estructural de una estructura.

Definición de excentricidades

Abre el cuadro de diálogo Definición de excentricidades de masas, que permite tener en cuenta la excentricidad de las masas durante el análisis sísmico.

Nota: Si accede a los parámetros de análisis modal desde el cuadro de diálogo Reiniciar los cálculos, aparece la opción Volver a iniciar los cálculos con los cálculos de los modos suplementarios. Los cálculos efectuados de los modos de vibración se mantienen después de reiniciar los cálculos. Según la configuración, solo se calculan los modos sucesivos. No se volverán a calcular todos los modos de vibración, lo que ahorra tiempo de cálculo.
