Puede modificar una malla de elementos finitos para un panel de las siguientes formas:
- Cree una malla nueva de elementos finitos para el contorno (cada malla nueva de elementos elimina la malla anterior, a menos que la opción Bloqueo de la malla esté activada).
- Aplique el comando de refinamiento o consolidación a la malla existente.
Active el comando de refinamiento de la siguiente forma:
- Haga clic en el menú Análisis > Mallado > Refinamiento de la malla.
- Haga clic en
en la barra de herramientas.

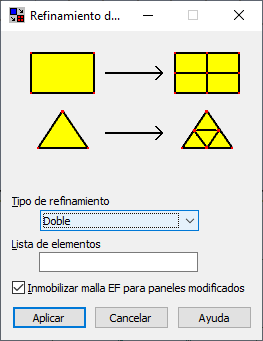

Una vez seleccionado el comando, se abre el cuadro de diálogo Refinamiento de la malla.
El uso de esta opción aumenta el refinamiento de la malla de elementos finitos en el área definida por el usuario. La malla creada de elementos rectangulares se divide en elementos triangulares o rectangulares más pequeños según los parámetros especificados. Puede refinar una malla de elementos finitos después de especificar los siguientes parámetros:
-
Tipo de refinamiento
Simple: los bordes de los elementos finitos no se dividirán.
Doble: cada borde de un elemento finito se dividirá en dos partes (esta es la opción por defecto).
Triple: cada borde de un elemento finito se dividirá en tres partes.
- Lista de elementos: elementos para los que se refinará la malla.
- Inmovilizar malla EF para paneles modificados:
- Si selecciona esta opción, la malla EF se inutilizará después de refinarla para los paneles seleccionados. La malla no se modificará durante la preparación de una estructura para los cálculos (generación de un modelo de cálculo para la estructura).
- Si desactiva esta opción, el software utilizará los parámetros de generación de malla especificados en el cuadro de diálogo Opciones de mallado. Durante la preparación de una estructura para los cálculos, la malla EF se actualizará para el panel en el que se ha refinado la malla.
Para refinar una malla de elementos, realice lo siguiente:
- Seleccione un tipo de refinamiento (simple, doble o triple).
- Seleccione los elementos finitos que se van a refinar.
- Active o desactive la opción para inmovilizar la malla para elementos finitos.
- Haga clic en el botón Aplicar.
