Exporte un archivo de puntos desde una aplicación de ingeniería civil e impórtelo para crear una superficie topográfica en el modelo de Revit LT.

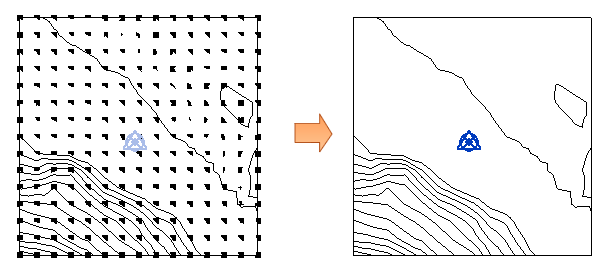

El archivo de puntos proporciona datos de curva de nivel mediante una rejilla de puntos de elevación normalizada.
El archivo de puntos importado debe cumplir estos requisitos:
- Debe tener un formato de archivo delimitado por comas (.csv o .txt).
- El archivo debe contener números de coordenadas x, y y z como los primeros valores numéricos del archivo.
- Cualquier información numérica adicional para un punto debe aparecer después de los valores de las coordenadas x, y y z.
La información adicional que pueda contener el archivo, como el nombre de un punto, se pasa por alto. Si el archivo contiene dos puntos con las mismas coordenadas x e y, Revit LT utilizará el punto que tenga el valor z más alto.
Haga clic para descargar el archivo de puntos de muestra.
Para crear una superficie topográfica con un archivo de puntos
- Abra una vista 3D o de plano de emplazamiento.
- Haga clic en la ficha Emplazamiento
grupo Modelar emplazamiento
(Superficie topográfica).
- Haga clic en la ficha Modificar | Editar superficiegrupo Herramientasmenú desplegable Crear desde importación
(Especificar archivo de puntos).
- En el cuadro de diálogo Abrir, acceda a la ubicación del archivo de puntos.
- En el cuadro de diálogo Formato, especifique las unidades que utilizar para medir los puntos del archivo (por ejemplo, metros o pies decimales) y haga clic en Aceptar.
Revit LT genera puntos y una superficie a partir de la información de coordenadas del archivo.
