Superficies topográficas

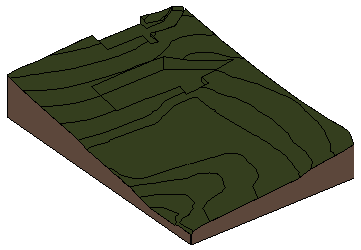

Para representar la topografía del emplazamiento, cree una superficie topográfica en el modelo de Revit.

Ficha Emplazamientogrupo Modelar emplazamiento

(Superficie topográfica)
(Subregión)
(Dividir superficie)
(Fusionar superficies)
(Región nivelada)

Temas de esta sección

Acerca de las superficies topográficas
La herramienta Superficie topográfica define una superficie topográfica mediante puntos o datos importados. Puede crear superficies topográficas en vistas 3D o planos de emplazamiento.
Vídeo: Crear superficies topográficas y regiones
Vea estos vídeos para obtener información sobre cómo crear y trabajar con superficies topográficas, subregiones y regiones niveladas.
Crear una superficie topográfica mediante la colocación de puntos
Cree una superficie topográfica colocando puntos en el área de dibujo.
Crear una superficie topográfica mediante la importación de datos de curva de nivel
De forma automática, genere una superficie topográfica a partir de datos de curva de nivel 3D de archivos DWG, DXF o DGN.
Crear una superficie topográfica con un archivo de puntos
Exporte un archivo de puntos desde una aplicación de ingeniería civil e impórtelo para crear una superficie topográfica en el modelo de Revit LT.
Simplificar una superficie topográfica
Cada punto de una superficie topográfica crea triangulaciones de geometría, con lo que aumenta la carga de cálculo. Cuando se crea una superficie topográfica con gran cantidad de puntos, puede simplificar la superficie para mejorar el rendimiento del sistema. Al simplificar una superficie topográfica, la precisión y la geometría de las curvas de nivel pueden verse afectadas según las condiciones específicas de la superficie topográfica. Después de simplificar una superficie topográfica, verifique las curvas de nivel y la geometría. Si es necesario, añada puntos para incrementar la precisión.
Crear una subregión de superficie topográfica
Una subregión define un área de la superficie topográfica donde se puede aplicar un conjunto distinto de propiedades, como material.
Dividir una superficie topográfica
Una superficie topográfica se puede dividir en dos superficies distintas y, posteriormente, se pueden modificar por separado.
Fusionar superficies geográficas
Dos superficies independientes se pueden fusionar en una.
Crear una región nivelada
Nivele las áreas de la superficie topográfica, cambiando las elevaciones en puntos seleccionados para desarrollar el diseño de emplazamiento propuesto.
Propiedades de subregión y superficie topográfica
Vea o cambie las propiedades de una superficie topográfica o una subregión con la herramienta Superficie topográfica.

Tema principal: Diseño del emplazamiento
