Vea las mejoras realizadas en la colocación de archivos CAD y el control del comportamiento de corte en las vistas. Los archivos OBJ y STL ahora se admiten como tipos de archivo para la importación en los modelos.
Seleccionar nivel
En el modelo, seleccione el nivel para la posición del archivo CAD cuando se importe o se vincule. Para elegir cualquier nivel definido en el proyecto, utilice el control Colocar en: al importar o vincular un archivo CAD. El nivel base del archivo CAD se establecerá en el nivel seleccionado. Consulte Opciones de importación y vinculación.
Activar corte en vistas
Los archivos CAD tienen un parámetro de ejemplar que permite cortar elementos 3D en el archivo CAD. Si el parámetro de ejemplar está activado, la geometría 3D se muestra como cortada cuando el plano de corte de la vista se interseca con la geometría 3D. Si el parámetro de ejemplar no está activado, la geometría de CAD se muestra como proyectada en las vistas, incluso aunque el plano de corte se interseque con la geometría 3D del archivo CAD. Consulte Cortar la geometría entrante.

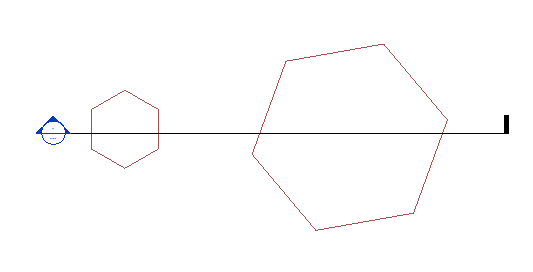

Vista de plano del archivo CAD

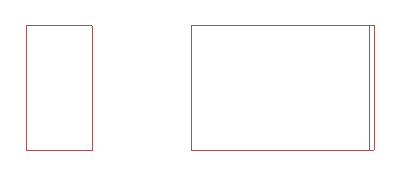

 Activar corte en vistas: desactivado |

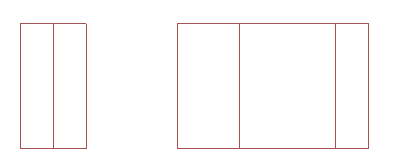

 Activar corte en vistas: activado |
Importar archivos STL y OBJ
Ahora puede importar archivos OBJ y STL directamente en los modelos de Revit LT. Consulte Importar un archivo CAD.
