Déformation spatiale Résistance

La déformation spatiale Résistance est un amortisseur qui réduit la vélocité des particules d'une valeur spécifiée comprise dans un intervalle donné. L'amortissement peut s'appliquer de façon linéaire, sphérique ou cylindrique. Elle permet de simuler la résistance au vent, les passages dans des matières denses (telles que l'eau), les impacts avec des champs de force ainsi que d'autres situations similaires.

Avec chaque type d'amortissement, vous pouvez contrôler l'effet voulu avec plusieurs vecteurs. Les paramètres de système de particules, tels que la vitesse, ont également des effets sur l'amortissement.

Remarque : Pour créer un effet résistance uniforme, la valeur par défaut pour tous les paramètres directionnels est 5 %.

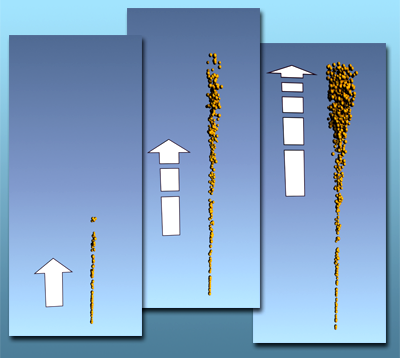

La déformation spatiale Résistance ralentit un flux de particules.

Procédures

Pour créer une déformation spatiale Résistance :

  1. Dans le groupe de fonctions Créer, cliquez sur (Déformations spatiales). Sélectionnez Forces dans la liste, puis dans le panneau déroulant Type d'objet, cliquez sur Résistance.
  2. Faites glisser la souris dans une fenêtre de visualisation pour créer la déformation spatiale.

    La déformation spatiale apparaît tout d'abord sous la forme d'une boîte à l'intérieur d'une boîte, indication de l'utilisation du mode par défaut Amortissement linéaire.

  3. Pour appliquer l'amortissement de façon sphérique ou cylindrique, sélectionnez Amortissement sphérique ou Amortissement cylindrique dans le groupe de fonctions de commandes.
    Remarque : la position et l'orientation de la déformation spatiale jouent un rôle important dans les trois types d'amortissements.
  4. Modifiez les paramètres du type d'amortissement actuel si nécessaire.

Interface

Zone Synchronisation

Image début/Image fin

Numéros d'images auxquelles la déformation devient active et inactive.

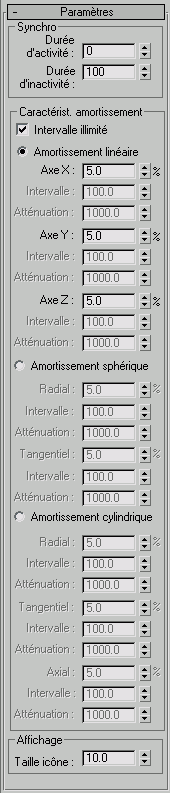

Zone Caractéristiques d'amortissement

Cette zone vous permet de sélectionner l'amortissement linéaire, sphérique ou cylindrique ainsi qu'un ensemble de paramètres correspondant à chacun de ces types.

Intervalle illimité

Lorsque cette option est activée, la résistance exerce une force d'amortissement maximale sur un intervalle illimité. Lorsqu'elle est désactivée, les paramètres Intervalle et Atténuation du type d'amortissement actuel s'appliquent.

  • Amortissement linéairele mouvement de chacune des particules est divisé en vecteurs pour les axes de coordonnées locales X, Y et Z de la déformation spatiale. La zone dans laquelle l'amortissement est effectué pour chaque vecteur est un plan infini dont l'épaisseur est définie par le paramètre Intervalle correspondant.
    Axe X/Axe Y/Axe Z

    Spécifie le pourcentage de mouvement de particules le long de l'axe de coordonnées locales de la déformation spatiale Résistance qui est soumis à l'amortissement.

    Intervalle

    Définit l'épaisseur du " plan d’intervalle ", plan infini perpendiculaire à l'axe spécifié. Cette option s'applique uniquement lorsque l'option Intervalle illimité est désactivée.

    Atténuation

    Spécifie la distance maximale au-delà de l'intervalle X, Y ou Z qui sera utilisée pour l'application de l'amortissement linéaire. La force de l'amortissement est plus importante à la distance Intervalle, puis elle diminue de façon linéaire jusqu'à la limite de l'atténuation et ne s'applique plus au-delà de cette valeur. L'atténuation s'applique uniquement au-delà de la distance Intervalle, elle est mesurée à partir du centre de l'icône et a toujours une valeur minimale égale à la valeur du paramètre Intervalle. Cette option s'applique uniquement lorsque l'option Intervalle illimité est désactivée.

  • Amortissement sphériquelorsque la résistance est utilisée dans le mode Amortissement sphérique, son icône est une sphère à l'intérieur d'une sphère. Le mouvement des particules est divisé en vecteurs radiaux et tangentiels. L'amortissement s'applique pour chaque vecteur dans un volume sphérique dont le rayon est défini par le paramètre Intervalle, lorsque l'option Intervalle illimité est désactivée.
    Radial/Tangentiel

    " Radial " indique quel pourcentage de mouvement de particules qui s'approche ou s'éloigne du centre de l'icône Résistance est soumis à l'amortissement. " Tangentiel " indique quel pourcentage de mouvement de particules qui traverse l'icône Résistance est soumis à l'amortissement.

    Intervalle

    Spécifie la distance du centre de l'icône Résistance (en unités système) à laquelle l'amortissement maximal s'applique. Cette option s'applique uniquement lorsque l'option Intervalle illimité est désactivée.

    Atténuation

    Spécifie la distance maximale au-delà de l'intervalle radial/tangentiel qui sera utilisée pour l'application de l'amortissement linéaire. La force de l'amortissement est plus importante à la distance Intervalle, puis elle diminue de façon linéaire jusqu'à la limite de l'atténuation et ne s'applique plus au-delà de cette valeur. L'atténuation s'applique uniquement au-delà de la distance Intervalle, elle est mesurée à partir du centre de l'icône et a toujours une valeur minimale égale à la valeur du paramètre Intervalle. Cette option s'applique uniquement lorsque l'option Intervalle illimité est désactivée.

  • Amortissement cylindriqueLorsque la résistance est utilisée dans le mode Amortissement cylindrique, son icône représente un cylindre à l'intérieur d'un autre cylindre. Le mouvement des particules est divisé en vecteurs radiaux, tangentiels et axiaux. L'amortissement s'applique dans un volume sphérique pour les vecteurs radiaux et tangentiels et sur un plan pour le vecteur axial.
    Radial/Tangentiel/Axial

    L'amortissement définit quel pourcentage de mouvement de particules qui s'approche ou s'éloigne du centre de la partie circulaire de l'icône (Radial), qui traverse le vecteur radial (Tangentiel), ou qui longe l'axe de longueur de l'icône (Axial) est soumis à l'amortissement, image par image.

    Intervalle

    Spécifie la distance du centre de l'icône Résistance (en unités système) à laquelle l'amortissement radial maximal et l'amortissement axial maximal s'appliquent. L'intervalle indique également l'épaisseur du plan infini qui définit l'intervalle de l'amortissement axial. Cette option s'applique uniquement lorsque l'option Intervalle illimité est désactivée.

    Atténuation

    Spécifie la distance maximale au-delà de l'intervalle radial/tangentiel/axial qui sera utilisée pour l'application de l'amortissement linéaire. La force de l'amortissement est plus importante à la distance Intervalle, puis elle diminue de façon linéaire jusqu'à la limite de l'atténuation et ne s'applique plus au-delà de cette valeur. L'atténuation s'applique uniquement au-delà de la distance Intervalle, elle est mesurée à partir du centre de l'icône et a toujours une valeur minimale égale à la valeur du paramètre Intervalle. Cette option s'applique uniquement lorsque l'option Intervalle illimité est désactivée.

Zone Affichage

Taille icône

Indique la taille de l'icône.

Sujet parent : Forces
