A propos de la brève présentation de la gestion du projet global

Un projet d'architecture correspond à la création d'un édifice, des esquisses initiales à la réalisation de la structure. Un projet dans AutoCAD Architecture 2022 toolset est un jeu de fichiers de dessin liés entre eux, contenant tous les composants nécessaires au projet de construction (géométrie du modèle de bâtiment, vues d'élévation et en coupe, annotations et feuilles de traçage).

Modèle de construction dans AutoCAD Architecture 2022 Toolset

Avantages d'un environnement de projet

L'organisation du bâtiment dans un projet AutoCAD Architecture 2022 toolset présente les avantages suivants :

Composants d'un projet

Un projet est constitué de fichiers de dessin représentant différents composants de conception et de documentation du modèle d'édifice. Des dessins sont destinés aux parties constituantes d'un édifice (un seul niveau de construction par exemple) ou aux composants de cadrage d'un niveau. Ces dessins sont référencés dans des dessins de plus grande complexité. Par exemple, tous les dessins de niveau sont référencés dans un dessin affichant une vue complète du modèle d'édifice. A partir de ces dessins de vue, vous pouvez créer d'autres dessins destinés aux coupes, aux élévations et aux feuilles de traçage annotées du projet.

Tous les dessins du projet s'organisent et s'affichent dans le Navigateur du projet.

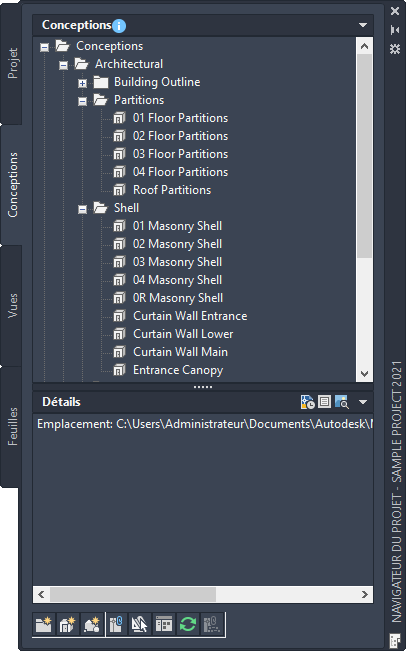

Navigateur du projet dans AutoCAD Architecture 2022 Toolset

Selon leur fonction au sein du projet, les dessins sont classés dans des catégories différentes :

Conceptions

Les conceptions contiennent la géométrie représentant l'édifice. Ces fichiers de dessin présentent une seule partie de l'édifice. Chaque étage doit être représenté par une conception au minimum. En fonction de l'envergure et de la complexité de l'édifice, chaque étage peut être créé à partir de plusieurs conceptions (une pour la disposition des murs, une pour les box et les meubles et une pour les éléments de cadrage).

Conception d'un premier étage

Vues

Un dessin de vue correspond à un assemblage de conceptions représentant une vue spécifique de l'édifice. Par exemple, vous pouvez créer un dessin de vue d'un seul étage, contenant les conceptions des murs, du mobilier et du cadrage. Un autre dessin de vue peut contenir l'intégralité du modèle d'édifice présentant les étages dans une vue en 3D. Il existe aussi des dessins de vue spécifiques pour les détails, les coupes et les élévations.

Vue 3D de l'édifice tout entier

En outre, c'est dans les vues que vous ajoutez des annotations, des cotes, des cartouches et toute autre documentation nécessaire.

Etiquettes de portes et de pièces dans un dessin de vue

Feuilles

Les feuilles servent au traçage et à la publication des documents du contrat d'un projet. Les dessins de feuilles incluent des dessins de vue contenant des références. Vous pouvez tracer et publier des feuilles à partir du projet.

Feuille de traçage contenant la vue en plan de l'édifice

Eléments

Les éléments sont des dessins référencés dans les conceptions. Ces dessins contiennent les éléments récurrents de l'édifice, la disposition d'une salle de bain utilisée sur plusieurs étages notamment. Pour gagner du temps, vous pouvez référencer l'élément de salle de bain dans chaque conception d'étage.

Elément de box récurrent

Remarque : Les conceptions, les vues, les éléments et les feuilles sont des fichiers DWG standard. Les informations relatives au projet figurent dans les fichiers XML associés. Le cas échéant, vous pouvez supprimer le projet. Vous pouvez également ouvrir et modifier individuellement les dessins de conception, de vue, d'élément et de feuille.

Niveaux de projet

Les niveaux représentent les étages d'un édifice. Lors de la création du projet, vous définissez le nombre de niveaux requis, ainsi que leur hauteur. Les fichiers de dessin contenant la géométrie du modèle (Conceptions) se voient attribuer un emplacement ainsi qu'un niveau dans le projet.

Trois niveaux dans le modèle d'édifice
