Pour définir un dormant de bloc porte/fenêtre par la largeur et la profondeur

Cette procédure permet de définir un dormant en spécifiant sa largeur et sa profondeur. La taille globale du dormant est déterminée par la longueur et la hauteur de la grille du bloc porte/fenêtre.

Comme les blocs porte/fenêtre peuvent contenir plusieurs styles avec différents dormants, il est préférable de respecter des conventions d'appellation pour les dormants des grilles de manière à indiquer l'emplacement ou l'intérêt au sein du bloc porte/fenêtre. Par exemple, la notation Dormant métallique L3-FL1 désigne un dormant métallique pour une grille de troisième niveau à l'étage 1.

Conseil : Pour supprimer le bord du dormant et ajuster l'élément de remplissage de manière à ce qu'il remplisse l'espace occupé par le dormant, créez une définition de dormant avec une largeur et une profondeur affectées de la valeur zéro. Affectez ensuite cette définition au bord de dormant à supprimer. Cette action est nécessaire pour que l'élément de remplissage soit assemblé de la même manière que pour un vitrage en biseau.

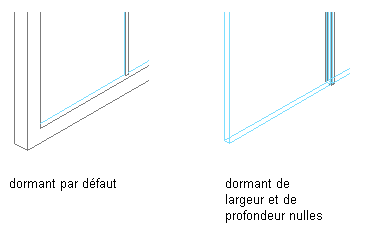

Spécification de la largeur et de la profondeur du dormant d'un bloc porte/fenêtre sur zéro

1. Cliquez sur l'onglet Gérergroupe de fonctions Style et affichageGestionnaire des styles.
2. Développez Objets architecturaux Styles de blocs porte/fenêtre.
   Remarque : Vous pouvez également sélectionner un bloc porte/fenêtre dans le dessin et cliquer sur l'onglet Bloc porte/fenêtre groupe de fonctions Général liste déroulante Modifier le style Styles de blocs porte/fenêtre.
3. Sélectionnez un style de bloc porte/fenêtre.
4. Cliquez sur l'onglet Règles de conception.
5. Dans le volet gauche, sélectionnez Dormants sous Définitions d'éléments.
6. Cliquez sur pour créer une définition de dormant.
7. Entrez un nom descriptif pour le dormant.
8. Spécifiez la largeur et la profondeur du dormant.
9. Spécifiez tous les décalages.
10. Cliquez sur OK.

Après avoir créé une définition de dormant, vous pouvez l'affecter à tout dormant de bloc porte/fenêtre.
