Pour définir la taille des canalisations d'amenée

Danger : Si vous modifiez le système d'alimentation, vous devez redimensionner les lignes de plomberie.

1. Esquissez le dessin complet du système d'alimentation.
2. Sélectionnez une conduite dont le type de système est défini sur Eau chaude ou Eau froide. Lorsque vous sélectionnez cette conduite, spécifiez le point correspondant au calcul du débit, de la vitesse et du diamètre de la ligne de plomberie.
3. Cliquez sur l'onglet Ligne de plomberie groupe de fonctions Calcul Taille de la ligne de plomberie .
   Remarque : Pour calculer les valeurs de dimensionnement sans redimensionner la conduite, accédez à la commande de calcul de taille en cliquant sur l'onglet Analysegroupe de fonctions PlomberieTaille de la ligne de plomberie, puis appuyez sur la touche Entrée à l'invite de commande.

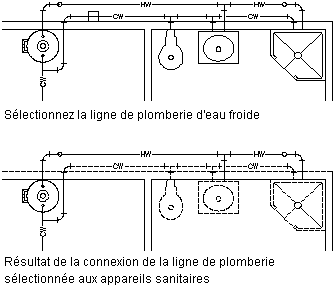

   Toutes les lignes de plomberie, tous les raccords et tous les appareils reliés ou en aval par rapport à la ligne de plomberie sont sélectionnés, comme indiqué dans l'illustration suivante.



4. Dans la boîte de dialogue Taille de la ligne de plomberie d'alimentation, sous Valeurs de conception, définissez les valeurs de paramètres de taille suivantes :

   Longueur de ligne de plomberie équivalente pour les vannes et les raccords

   Dans le champ Table de dimensionnement des lignes de plomberie, sélectionnez la définition de table de dimensionnement des lignes de plomberie créée en fonction des normes en vigueur (par exemple, le DTU plomberie) et assurez-vous qu'elle est correcte.

   Conseil : Pour vérifier l'exactitude des informations de la définition de table, cliquez sur l'icône Table de dimensionnement des lignes de plomberie.

   Taille de ligne de plomberie adéquate

   Sélectionnez l'option Vitesse restreinte, puis saisissez la vitesse maximale à appliquer à la conduite. Ce paramètre permet d'éviter que la ligne de plomberie ne dépasse une valeur donnée, évitant ainsi les problèmes comme le coup de bélier.

   Valeur de pression de l'eau arrivant à l'édifice

   Entrez une valeur dans le champ Pression à la source. Par exemple la pression à la source de l'édifice peut provenir d'une pompe de surpression.

   Valeur de pression minimale

   Entrez une valeur dans le champ Pression de l'appareil le plus haut. Par exemple, le fonctionnement de la chasse d'eau d'un appareil situé à une élévation de 25 mètres peut nécessiter une pression de 15 psi. Ce paramètre permet de s'assurer qu'une valeur de pression minimale sera fournie à l'appareil le plus haut dans la conduite d'alimentation, garantissant ainsi un débit adéquat.

   Pour plus d'informations sur les paramètres impliqués dans le dimensionnement des lignes de plomberie, reportez-vous à la rubrique Spécification des valeurs de conception pour le dimensionnement des canalisations d'amenée.

   Les sections non modifiables de la boîte de dialogue Taille de la ligne de plomberie d'alimentation contiennent les résultats des calculs de taille. Pour plus d'informations, reportez-vous à la rubrique Consultation des résultats du dimensionnement des canalisations d'amenée.

5. Cliquez sur OK pour redimensionner le système.
