Plastique

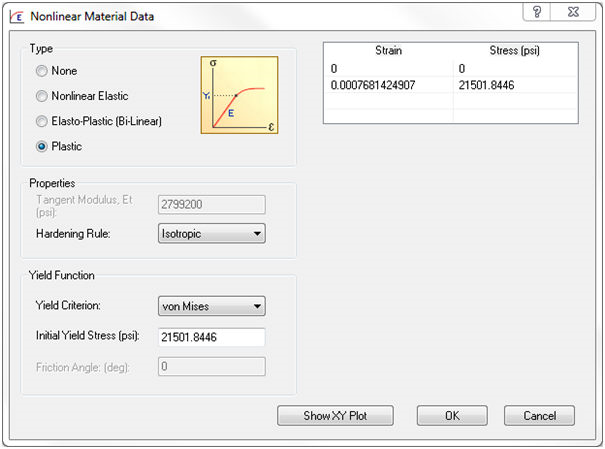

Dans le formulaire Matériau, sous la section Données spécifiques à l'analyse, cliquez sur le bouton Non linéaire. Sélectionnez ensuite l'option Plastique, sous Type. La fenêtre suivante s'affiche :

• Cette option est similaire à l'option Elasto-plastique mais n'utilise pas le module tangentiel .
• Des valeurs de contrainte-déformation doivent être entrées de la même façon que pour l'option Elastique non linéaire.
• Ces valeurs doivent être définies dans le premier quadrant.
• Les deux premiers jeux de points sont remplis automatiquement de sorte que la pente de la ligne qui lie ces deux points est toujours égale à la valeur du module de Young du matériau.
• Par conséquent, en fonction de la valeur de Contrainte d'élasticité initiale, le pourcentage de déformation plastique dans la table est ajusté pour conserver cette relation.
• Les deux premiers points ne peuvent pas être supprimés ou modifiés.

Les remarques suivantes s'appliquent aux options Elasto-plastique et Plastique.

• Trois types de règle de raidissement sont disponibles :
  • Isotrope
  • Cinématique
  • Isotrope + Cinématique (combinés)
• Quatre types de Critère d'élasticité sont disponibles. Diverses données d'entrée supplémentaires sont requises :
  • Von Mises : cette option est la plus couramment utilisée pour les matériaux ductiles.
    • La valeur Contrainte d'élasticité initiale est requise.
  • Tresca : cette option s'applique également aux matériaux ductiles en général, mais génère des résultats plus mesurés que l'option Von Mises.
    • La valeur Contrainte d'élasticité initiale est également nécessaire.
  • Mohr-Coulomb : cette théorie s'applique aux matériaux de frottement comme le sol et le béton.
    • Requiert une valeur 2*cohésion, en unités de contrainte.
    • Requiert une valeur d'angle de frottement, 0<Φ<45 en degrés, zéro étant la valeur par défaut.
  • Drucker-Prager : approximation de la théorie Mohr-Coulomb, il s'agit d'une modification de la théorie Von Mises. Egalement applicable aux matériaux de frottement tels que le sol et le béton.
    • Requiert une valeur 2*cohésion, en unités de contrainte.
    • Requiert une valeur d'angle de frottement, 0<Φ<45 en degrés, zéro étant la valeur par défaut.
• Contrainte d'élasticité initiale : cette valeur a également une valeur par défaut qui est extraite des données de la bibliothèque de matériaux pour chaque matériau sélectionné. Il existe d'autres valeurs par défaut si le matériau n’est pas chargé à partir d'une bibliothèque.
• Spécifique à l’analyse explicite :

  • La valeur Contrainte d’élasticité initiale est requise.
  • Requiert une valeur d’angle de frottement, en degrés, zéro étant la valeur par défaut.
