Pour une analyse Dynamique explicite ou Quasi-statique explicite, spécifiez les éléments à supprimer du maillage à l’aide de critères de suppression.

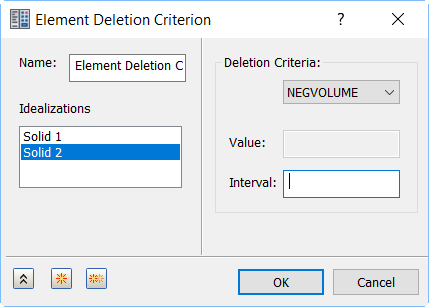

Dans l’arborescence des composants, cliquez avec le bouton droit de la souris sur le nœud Idéalisations afin de choisir l’option Ajouter la suppression d’élément. La logique de contact dans Autodesk Explicit peut automatiquement recréer les surfaces du modèle lorsque des éléments sont supprimés ou érodés de la surface de contact. Cela permet aux utilisateurs de modéliser la pénétration d’un composant dans un autre.
Critères de suppression
Spécifiez les critères de sélection pour une propriété physique sélectionnée, comme suit :
- NEGVOLUME : permet de supprimer un élément si le volume devient négatif.
- EFFSTRAIN : permet de supprimer un élément si la déformation de Von Mises dépasse la VALEUR spécifiée.
- EQPS : permet de supprimer un élément si la déformation plastique équivalente dépasse la VALEUR spécifiée.
- PRINSTRAIN : permet de supprimer un élément si la déformation principale maximale dépasse la VALEUR spécifiée.
- THINNING : permet de supprimer un élément si le rapport entre l’épaisseur de la coque courante et l’épaisseur de la coque d’origine est inférieur à la VALEUR spécifiée.
Dans le champ Idéalisations, sélectionnez les éléments auxquels les critères seront appliqués.
