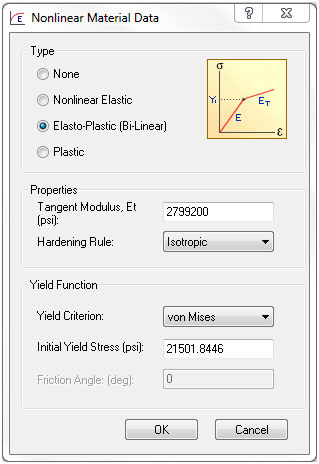

Dans le formulaire Matériau, sous la section Données spécifiques à l'analyse, cliquez sur le bouton Non linéaire. Sélectionnez ensuite l'option Elasto-plastique (Bi-linéaire) dans Type. La fenêtre suivante s'affiche :
- Avec cette méthode, la région plastique peut être définie par un module de plasticité (H). Le module de plasticité est lui-même lié au module tangentiel
et au module de Young (E) comme suit :
- La valeur du module tangentiel est définie sur 10 % du module de Young par défaut.
- Par conséquent, les valeurs par défaut garantissent une pente à 10 % pour le composant en plastique linéaire de la courbe de contrainte/déformation du matériau.
- Autodesk Nastran calcule les valeurs des contraintes en extrapolant de façon linéaire à l'extérieur de la table et en interpolant de façon linéaire dans la table en fonction des deux derniers points de terminaison de la courbe.
Les règles suivantes s'appliquent aux options Elasto-plastique et Plastique.
- Trois types de règle de raidissement sont disponibles :
- Isotrope
- Cinématique
- Isotrope + Cinématique (combinés)
- Quatre types de Critère d'élasticité sont disponibles. Diverses données d'entrée supplémentaires sont requises :
- Von Mises : cette option est la plus couramment utilisée pour les matériaux ductiles.
- La valeur Contrainte d'élasticité initiale est requise.
-
Tresca : cette option est également disponible pour les matériaux ductiles en général, mais plus standard que Von Mises.
- La valeur Contrainte d'élasticité initiale est également nécessaire.
- Mohr-Coulomb : cette théorie s'applique aux matériaux de frottement comme le sol et le béton.
- Requiert une valeur 2*cohésion, en unités de contrainte.
- Requiert une valeur d'angle de frottement, 0<Φ<45 en degrés, zéro étant la valeur par défaut.
- Drucker-Prager : approximation de la théorie Mohr-Coulomb, il s'agit d'une modification de la théorie Von Mises. Egalement applicable aux matériaux de frottement tels que le sol et le béton.
- Requiert une valeur 2*cohésion, en unités de contrainte.
- Requiert une valeur d'angle de frottement, 0<Φ<45 en degrés, zéro étant la valeur par défaut.
- Von Mises : cette option est la plus couramment utilisée pour les matériaux ductiles.
- Contrainte d'élasticité initiale : cette valeur a également une valeur par défaut qui est extraite des données de la bibliothèque de matériaux pour chaque matériau sélectionné. Il existe d'autres valeurs par défaut si le matériau n’est pas chargé à partir d'une bibliothèque.

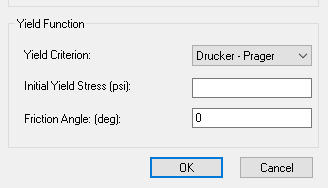

- Spécifique à l’analyse explicite :
- La valeur Contrainte d’élasticité initiale est requise.
- Requiert une valeur d’angle de frottement, en degrés, zéro étant la valeur par défaut.
