Exécutez une simulation avec le solveur d'Autodesk Nastran à l'aide de l'une des trois méthodes suivantes :
- Cliquez sur Exécuter dans le groupe de fonctions Résoudre, dans l'onglet de ruban Inventor Nastran.

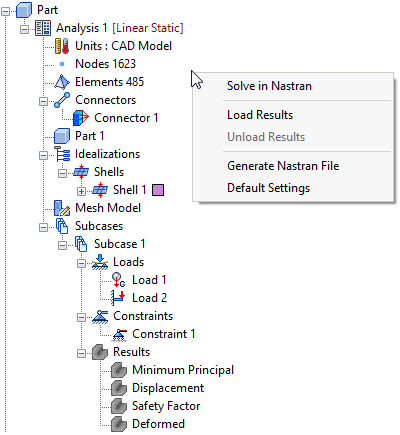

- Sélectionnez le noeud supérieur de l'analyse active dans l'arborescence du modèle Autodesk Nastran et cliquez dessus avec le bouton droit de la souris, puis sélectionnez Résoudre dans Nastran dans le menu contextuel.
- Cliquez sur un espace vide de l'arborescence de modèle Autodesk Nastran avec le bouton droit de la souris et sélectionnez Résoudre dans Nastran dans le menu contextuel.
La progression de l'analyse est affichée dans la fenêtre d'état Autodesk Nastran qui apparaît automatiquement. Dans Autodesk Inventor, la progression de l'analyse s'affiche dans la fenêtre du navigateur (zone d'arborescence).
Si vous résolvez une analyse non linéaire, et que vous avez choisi de générer, de charger et d'afficher des résultats intermédiaires :
- Les résultats sont affichés dans la zone de dessin et l'arborescence du modèle apparaît à nouveau après qu'une étape du calcul a convergé.
- Le journal de progression du solveur ne sera plus visible. Choisissez Résultat Autodesk Nastran dans le menu déroulant situé juste au-dessus du navigateur (vue d'arborescence) pour revenir au journal de progression du solveur.
