Vue de section

Cliquez avec le bouton droit sur Déplacement dans un sous-cas et sélectionnez Modifier. Cochez la case en regard de l'onglet Vue de section.

L'onglet Vue de section présente les fonctionnalités principales suivantes :

• Sélection planaire :
  • Commencez par sélectionner un plan de coupe principal par rapport au système de coordonnées du modèle : Plan frontal, Plan supérieur ou Plan droit.
• Déplacement et rotation :
  • Déplacer le plan : permet de déplacer le plan sélectionné à une distance spécifiée par rapport à l'origine du modèle.
  • Rotation X : permet de faire pivoter le plan sélectionné selon un angle donné par rapport à l'axe X du modèle.
  • Rotation Y : permet de faire pivoter le plan sélectionné selon un angle donné par rapport à l'axe Y du modèle.
  • Cliquez sur le bouton Afficher situé sous la section Tracé dans la boîte de dialogue Tracé pour afficher les paramètres actuels.

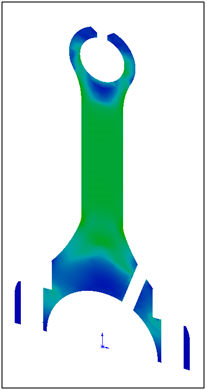

• Section du plan avec limites :
  • Une section où le plan de coupe entrecoupe le modèle s'affiche par rapport au contour de base du modèle.

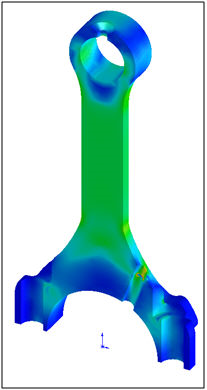

• Section du plan sans limites :
  • Seule une section où le plan de coupe entrecoupe le modèle s'affiche.

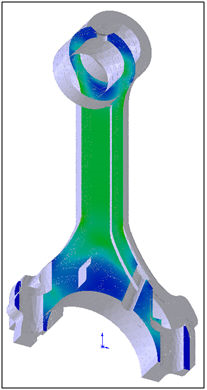

• Afficher la section avec solide coupé :
  • La section et la partie du modèle d'un côté du plan de coupe s'affichent.



  • Inverser la direction de la section : cette option de sélectionner le côté du plan de coupe qui est affiché.
