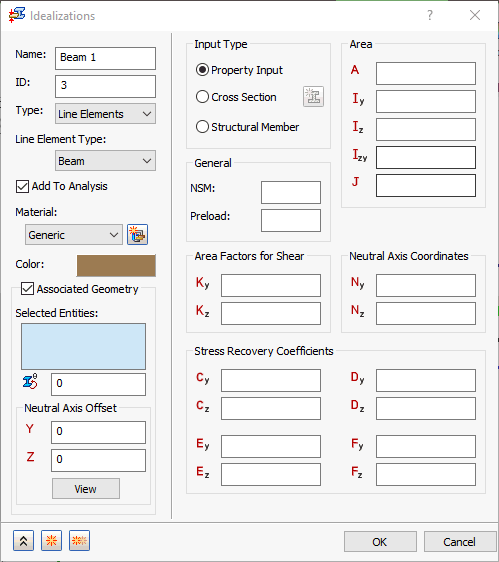

Une poutre est un élément 1D avec six degrés de liberté par noeud, où le centre de cisaillement peut être décalé. Ce type dispose d'options pour utiliser Entrée de propriété, Section ou Elément structurel sous Type d'entrée.
- NSM : définit la masse non structurelle pour ce type d'élément.
- Précharger : une valeur de préchargement peut être saisie sur l'élément Poutre. Utilisée pour la modélisation des connexions qui ont un préchargement.

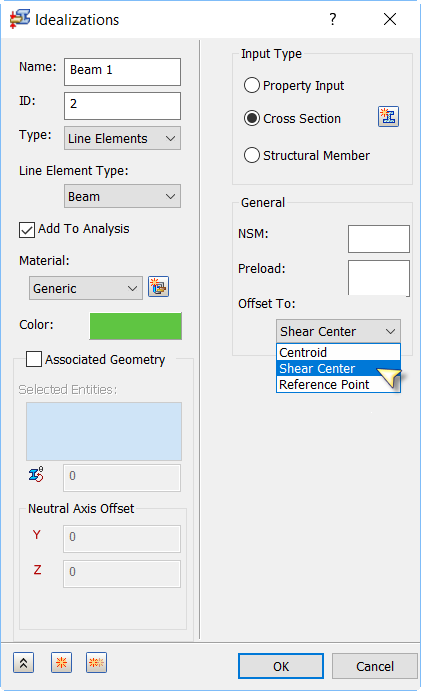

- Décaler vers : ces options font référence au maillage réel (représentation numérique) du modèle.
- Centre de gravité : effectue toujours le maillage au centre de gravité du composant de bibliothèque utilisé, quelle que soit la façon dont il apparaît à l'écran.
- Centre de cisaillement : maille les éléments structurels sélectionnés au centre de cisaillement de décalage.
- Point de référence : option utilisée pour la définition de section. Un point de référence peut être attribué à un emplacement sur la section. Ensuite, cette section se décale à l'emplacement de ce point de référence.
- Les vecteurs de décalage sont traités comme des éléments rigides et sont, par conséquent, soumis aux mêmes restrictions.
- Les vecteurs de décalage n'affectent pas les charges thermiques.
- La spécification de vecteurs de décalage n'est pas recommandée dans des solutions qui calculent la rigidité différentielle, car le vecteur de décalage reste parallèle à son orientation d'origine (la rigidité différentielle est calculée dans les analyses de flambage, de précontrainte et non linéaires avec de grands effets de déplacement).
- Les figures suivantes définissent la géométrie de l'élément poutre :

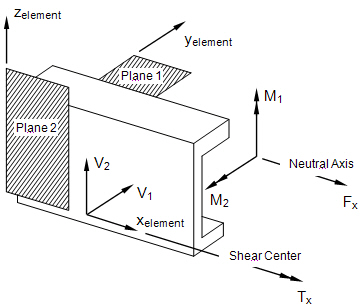

Système de géométrie des éléments poutres
Forces et moments d'éléments internes poutres

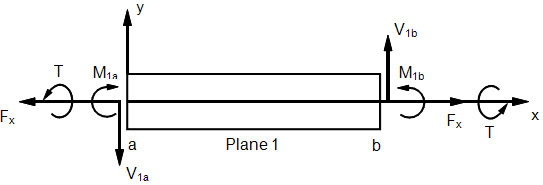

Forces et moments internes d'éléments poutres (plan XY)

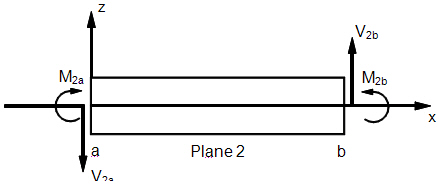

Forces et moments internes d'éléments poutres (plan XZ)
