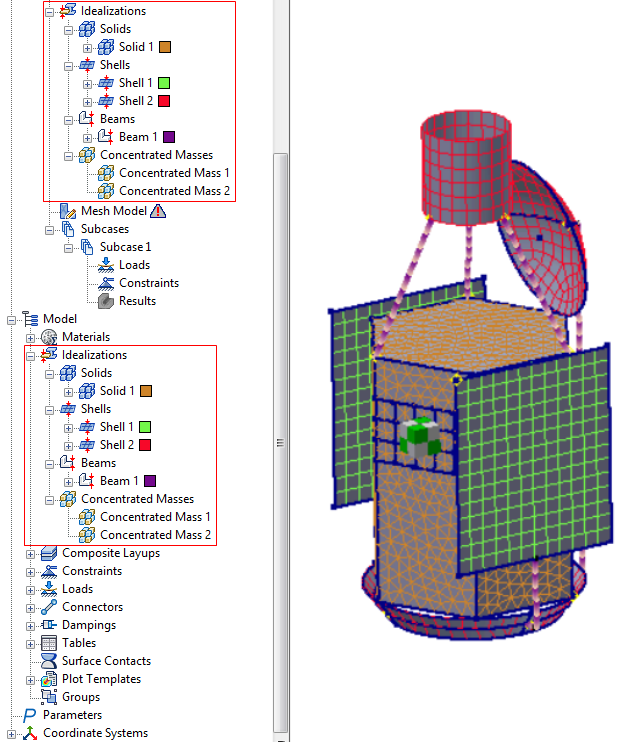

C'est ici que toutes les propriétés physiques des éléments sont regroupées dans l'arborescence Modèle. La branche Idéalisations se compose de quatre sous-branches :
- Solides
- Coques
- Poutres
- Masses concentrées
Pour accéder à la boîte de dialogue Idéalisations, effectuez l'une des opérations suivantes :
- Cliquez sur Idéalisations dans le groupe de fonctions Préparer de l'onglet de Autodesk Inventor Nastran ribbon.
- Cliquez avec le bouton droit de la souris sur Idéalisations dans l'arborescence du modèle, puis choisissez Nouveau.

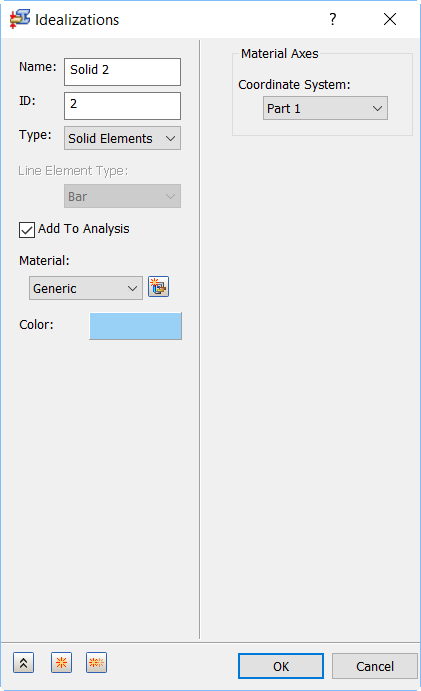

Les sections suivantes sont disponibles dans le formulaire Idéalisations :
- Nom : indiquez un nom pour la propriété dans ce champ, par exemple, Solid Property.
- ID : l'ID de la propriété est automatiquement mis à jour par Autodesk Inventor Nastran, comme pour les Matériaux.
- Type (la valeur par défaut est Eléments solides) : sélectionnez le type de propriété du composant :
- Eléments solides : éléments tétraédriques paraboliques et linéaires 3D.
- Eléments coques : éléments triangulaires et quadrilatéraux 2D.
- Eléments de ligne : éléments 1D avec 6 degrés de liberté.
-
Type de d'élément de ligne : trois types d'éléments de ligne sont disponibles.
- Barre
- Poutre
- Canalisation
- Ajouter à l'analyse : cette option affecte automatiquement l'idéalisation à l'analyse actuelle (elle apparaît dans la branche Analyse de l'arborescence du modèle).
Vous pouvez définir un matériau ou l'idéalisation participant à une analyse. Ces éléments sont toujours affichés dans la branche Modèle de l'arborescence (partie inférieure). A partir de là, vous pouvez les copier dans l'analyse active. La case Ajouter à l'analyse est cochée par défaut.
- Matériau : permet de définir le nouveau matériau
dans la même boîte de dialogue de propriétés physiques et d'attribuer le matériau défini. Il est placé automatiquement sous la propriété physique.
- Couleur : permet de choisir la couleur de la propriété physique qui correspond à la couleur du maillage à l'écran.
-
Géométrie associée : lorsque cette option est désactivée, les propriétés sont affectées à l'intégralité du modèle (faces, composants ou entités d'esquisse). Activez l'option Géométrie associée pour les éléments de coque afin de sélectionner des faces, pièces ou entités d'esquisse spécifiques auxquels vous voulez affecter les propriétés d'idéalisation. Cette option est disponible pour les types d'éléments suivants :
- Eléments solides : l'option Géométrie associée est applicable aux ensembles. Sélectionnez les composants de l'assemblage auxquels affecter les propriétés d'idéalisation.
- Eléments coques : choisissez les faces auxquelles appliquer les propriétés d'idéalisation.
- Eléments de ligne : sous Type d'entrée, choisissez les entités d'esquisse auxquelles vous souhaitez appliquer les propriétés d'idéalisation :
- Entrée de propriété
- Section
- Elément structurel
Pour les éléments structurels, les propriétés de coupe sont dictées par les paramètres du composant Frame Generator d'Inventor.
Les autres sections de ce formulaire varient légèrement en fonction du type d'élément et du type d'entrée choisis. Cliquez sur les liens au bas de la page pour afficher plus d'informations sur certaines de ces rubriques.
Vous pouvez faire glisser ou copier-coller les idéalisations de la branche Modèle de l'arborescence vers la branche Analyse.
Après son ajout à l'analyse, la nouvelle idéalisation apparaît dans le sous-groupe approprié (solides, de coques ou poutres).

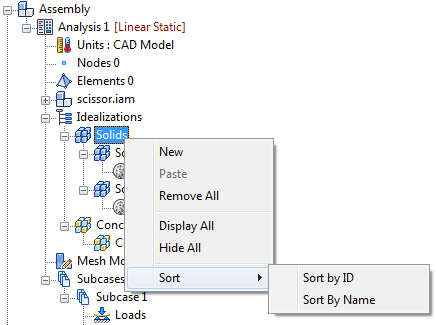

Si vous cliquez avec le bouton droit de la souris sur un sous-groupe d'idéalisation dans la section Analyse de l'arborescence (Solides, Coques, Poutres ou Masses concentrées), les options suivantes sont disponibles dans le menu contextuel :
