Spécifiez les valeurs de paramètres suivantes dans la boîte de dialogue Options Copier/Contrôler avant de sélectionner les murs à copier pour le contrôle.
Voir Spécification d'options pour Copier/Contrôler et Copie d'éléments à contrôler.
Ligne de justification à aligner
Lorsque des murs sont copiés pour le contrôle, vous pouvez sélectionner la position d'alignement pour les murs copiés. Par exemple, la construction de mur du modèle lié contient des murs composés extérieurs, mais l'ingénieur structure est uniquement intéressé par le noyau. Dans la boîte de dialogue Options Copier/Contrôler, définissez le nouveau type afin qu'il soit uniquement le noyau (par exemple, BBM 8"), et définissez le paramètre Ligne de justification à aligner sur Axe porteur ou Nu porteur: Extérieur.
Copier les fenêtres/portes/ouvertures
Sélectionnez cette option si vous souhaitez que le mur copié inclue les ouvertures hébergées, comme les ouvertures pour insertions (portes, fenêtres, etc.). Les ouvertures créées dans les murs copiés sont des éléments d'ouverture de mur basés sur une occurrence. Leur taille et leur position sont gérées par les propriétés d'occurrence.

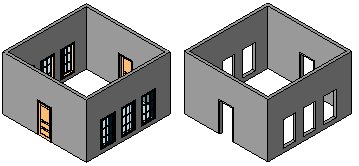

Dans l'exemple suivant, les murs qui comportent des portes et des fenêtres dans un modèle architectural (à gauche) conservent les ouvertures correspondantes lorsqu'ils sont copiés dans le modèle de structure (à droite).
