Options de publication

Lorsqu'un fichier de CAO est archivé dans le coffre-fort, le client Vault publie un fichier de visualisation. Les options de publication permettent de spécifier la manière dont les fichiers de visualisation sont publiés pour chaque application de CAO.

Remarque : Cette fonction est disponible uniquement pour les utilisateurs disposant des privilèges d'administrateur.

Vous pouvez spécifier les options pour chacune des applications de CAO suivantes :

2D Inventor
3D Inventor
Toutes les applications AutoCAD
Remarque : Ce paramètre est uniquement pour les options qui sont partagées par l'ensemble des applications AutoCAD. Si un paramètre n'est pas partagé par toutes les applications de CAO, il n'est pas affiché.
AutoCAD uniquement
AutoCAD Mechanical uniquement
AutoCAD Electrical uniquement

Options 2D Inventor

Le tableau suivant décrit les options de publication disponibles pour 2D Inventor. Certaines options peuvent s'appliquer à une version spécifique d'Inventor.

Option	Description
Toutes les feuilles	Crée toutes les feuilles présentes dans le fichier IDW si activée. Si cette option est désactivée, elle crée uniquement la feuille active.
Afficher dans le visualiseur	Affiche le fichier de visualisation dans le visualiseur après la création.
Type de fichier DWF	Indique si le fichier créé est un fichier DWF ou un fichier DWFx.
Activer la modification des notes de révision	Permet de modifier des notes de révision dans un fichier DWF.
Activer les notes de révision	Permet d'ajouter des notes de révision dans un fichier DWF.
Activer la prise de mesures	Permet de mesurer des données dans DWF Viewer.
Activer l'impression	Permet d'imprimer dans DWF Viewer.
Inclure le modèle 3D	Inclut la version 3D du modèle dans le fichier DWF.
Inclure les propriétés vides	Inclut des propriétés sans valeur dans le fichier DWF.
Remplacer la couleur des feuilles	Lorsque cette option est activée, elle utilise les valeurs définies dans les options Couleur des feuilles - bleu, Couleur des feuilles - rouge et Couleur des feuilles - vert pour colorer l'arrière-plan du fichier DWF.
Mode de publication	Spécifie le mode utilisé pour publier le fichier DWF.
Couleur des feuilles - bleu	Définit la quantité de bleu incluse dans l'arrière-plan. Les nombres entiers sont compris entre 0 et 255.
Couleur des feuilles - vert	Définit la quantité de vert incluse dans l'arrière-plan. Les nombres entiers sont compris entre 0 et 255.
Couleur des feuilles - rouge	Définit la quantité de rouge incluse dans l'arrière-plan. Les nombres entiers sont compris entre 0 et 255.
Afficher les feuilles exclues	Inclut les feuilles exclues de l'impression dans le fichier DWF.

Options 3D Inventor

Le tableau suivant décrit les options de publication disponibles pour 3D Inventor. Certaines options peuvent s'appliquer à une version spécifique d'Inventor.

Option	Description
Nomenclature de pièces uniquement	Inclut les données de nomenclature pour toutes les pièces dans un format aplanie.
Structure de la nomenclature	Définit les données de nomenclature à partir d'un ensemble de toutes les pièces et tous les sous-ensembles dans un format structuré.
Propriétés du composant	Inclut les informations de propriétés de chaque composant dans un ensemble.
Afficher dans le visualiseur	Affiche le fichier DWF dans le visualiseur après sa création.
Type de fichier DWF	Indique si le fichier créé est un fichier DWF ou un fichier DWFx.
Activer la modification des notes de révision	Permet de modifier des notes de révision dans un fichier DWF.
Activer les notes de révision	Permet d'ajouter des notes de révision dans un fichier DWF.
Activer la prise de mesures	Permet de mesurer des données dans DWF Viewer.
Activer l'impression	Permet d'imprimer dans DWF Viewer.
Qualité du facettage	Définit la résolution du fichier DWF.
Inclure tous les membres	Inclut tous les membres d'une iPièce ou d'un iEnsemble dans le fichier DWF.
Inclure les animations	Inclut des animations au sein d'une présentation dans le fichier DWF.
Inclure les propriétés vides	Inclut des propriétés sans valeur dans le fichier DWF.
Inclure les vues de conception	Inclut toutes les vues de conception dans le fichier DWF.
Inclure les représentations positionnelles	Inclut tous les représentations positionnelles dans le fichier DWF.
Mode Grand ensemble	Améliore les performances et la stabilité lorsque vous travaillez sur des ensembles volumineux. Remarque : une dégradation des performances peut se produire lorsque ce mode est utilisé avec de plus petits ensembles. Prenez en considération la taille des ensembles, le nombre d'ensembles de grande taille et le type de données dans les ensembles lorsque vous choisissez le mode à utiliser.
Propriétés de masse	Calcule et stocke les propriétés physiques du modèle dans le fichier DWF.
Mode de publication	Spécifie le mode utilisé pour publier le fichier DWF.
Publier la capture d'écran	Prend une capture d'écran d'un dessin 3D et la publie comme une image dans le fichier DWF. L'image ne peut pas être pivotée ou annotée. Cette propriété est utilisée conjointement avec la propriété PPP de la capture d'écran.
PPP de la capture d'écran	Détermine le nombre de PPP (en nombres entiers) de la capture d'écran prise lorsque la propriété Publier la capture d'écran est activée.
Mise à plat de la tôlerie	Inclut la mise à plat dans le fichier DWF.
Informations sur le style de tôle	Inclut les informations sur le style de tôle dans le fichier DWF.
Préparation de la construction soudée	Inclut les informations sur la préparation de la construction soudée 3D dans le fichier DWF.
Symboles de construction soudée	Inclut les symboles de construction soudée 3D dans le fichier DWF.

Remarque : Par défaut, les propriétés et les informations de nomenclature sont activées pour les fichiers Inventor 3D lors de la création d’un coffre-fort.

Options communes AutoCAD

Le tableau suivant décrit les options de publication partagées par toutes les applications AutoCAD.

Option	Description
Inclure les informations sur les calques	Inclut les informations de calque dans le fichier DWF de sorte que les calques sont visibles.
Initialiser les schémas	Initialise les schémas dans les fichiers et permet de s'assurer qu'ils sont conformes aux normes du schéma courant. Cette propriété est particulièrement importante pour l'application de la fidélité héritée avec des fichiers de CAO plus anciens ou lorsque les fichiers sont ajoutés au coffre-fort à l'aide d'Autoloader.
Chemin d'accès du fichier journal	Spécifiez le chemin d'accès de l'emplacement où vous voulez stocker le fichier DWF.
Bannière de tracé activée	Active la bannière de tracé et place une bannière sur un coin spécifique de chaque dessin et/ou l'enregistre dans un fichier journal.
Utiliser les paramètres de page du dessin utilisateur	Ignore tous les autres paramètres de la boîte de dialogue Options de publication et utilise les paramètres de l'application de publication.
Type de visualisation	Indique si le fichier créé à l'archivage est un fichier DWF ou un fichier DWFx.

Options d'AutoCAD

Le tableau suivant décrit les options de publication disponibles pour les verticales AutoCAD. Certaines options peuvent s'appliquer à une application AutoCAD spécifique (par exemple, AutoCAD Electrical).

Option	Description
Centrer le tracé	Centre le dessin sur la page.
Orientation du dessin	Définit l'orientation Portrait ou Paysage.
Ajustement au papier	Ajuste le dessin au papier sur lequel il est imprimé.
Masquer les objets de l'espace papier	Masque les objets dans la fenêtre de l'espace papier.
Inclure les schémas	Inclut tous les schémas dans le fichier de visualisation.
Inclure l'espace objet	Inclut l'espace objet dans le fichier de visualisation.
Format de papier (anglo-saxon)	Spécifie la taille du papier en pouces. Entrez le nom interne (pas le nom d'affichage) de la taille de papier définie dans le fichier de configuration de tracé (PC3). Par exemple, pour du papier 11 x 17 pouces, vous taperiez ANSI_B_(11.00_x_17.00_Inches).
Format de papier (métrique)	Spécifie la taille du papier en millimètres. Entrez le nom interne (pas le nom d'affichage) de la taille de papier définie dans le fichier de configuration de tracé (PC3). Par exemple, pour du papier A4, vous taperiez ISO_A4_(210.00_X_297.00_MM).
Tracé des épaisseurs de trait des objets	Inclut les épaisseurs de trait des objets dans l'image.
Tracer l'espace papier en dernier	Trace d'abord la géométrie de l'espace objet au lieu de la géométrie de l'espace papier. L'activation de cette option permet de modifier la position de l'onglet Modèle dans des fichiers dotés d'une présentation et d'un modèle.
Table des styles de tracé	Spécifie le traceur ou fichier de configuration de traceur (PC3).
Tracé avec symétrie verticale	Le dessin est tracé de façon à pivoter de 180 degrés.
Tracé avec styles de tracé	Trace des informations de style lors de la création du fichier DWF.
Qualité	Définit la qualité d'affichage du fichier DWF.
Mettre à l'échelle les épaisseurs de trait	Met les épaisseurs de trait à l'échelle d'impression.
Tracé de l'ombrage	Indique les options de traçage ombré.
A tracer	Spécifie l'aire du tracé.

Options de Revit

La table suivante décrit les options de publication disponibles pour Revit.

Option	Description
Format de l'image DWF	Indique si le fichier est sans perte ou de compression.
Qualité de l'image DWF	Détermine si des images dans DWF sont exportées en tant que fichiers PNG (valeur par défaut) ou en tant que format JPG compressé avec des paramètres de qualité (faible, moyen, élevé).
Format du papier	Indique le format du papier (ISOxx, ANSIxx, ARCHxx) pour les vues et feuilles 2D.
Vues de type de sélection	Définissez la ou les vues à publier. Unique : publie la dernière vue enregistrée/la vue par défaut. Feuilles du modèle : publie toutes les feuilles. Vues dans le modèle : publie toutes les vues. Toutes les vues et feuilles du modèle : publie toutes les feuilles et vues.
Zone d'exportation	Indique l'exportation des propriétés de la zone séparément de la représentation géométrique, de sorte que les pièces individuelles et les données de pièce peuvent être visualisées à l'aide d'un logiciel de gestion d'installations (par exemple, Autodesk FMDesktop) ou d'un logiciel d'annotation DWF (par exemple, Autodesk Design Review).
Exporter les données d'objet	Indique l'exportation des propriétés du type et de l'instance des objets dans les vues exportées. Pour plus d'informations, consultez la rubrique relative à l'exportation des données d'objet dans les fichiers DWF de l'aide Revit.
Orientation du dessin	Indique si les dessins sont au format paysage ou portrait.
Arrêt sur erreur	Indique si le Job Processor s'arrête lorsqu'il rencontre une erreur.
Type de fichier DWF	Indique si le fichier créé est un fichier DWF ou un fichier DWFx.

Gestion des options de publication

Remarque : Vous devez être un administrateur pour configurer les options de publication.

Cliquez sur Outils Administration Paramètres du coffre-fort.
Dans la boîte de dialogue Paramètres du coffre-fort, cliquez sur l'onglet Visualisation.
Cliquez sur Options.

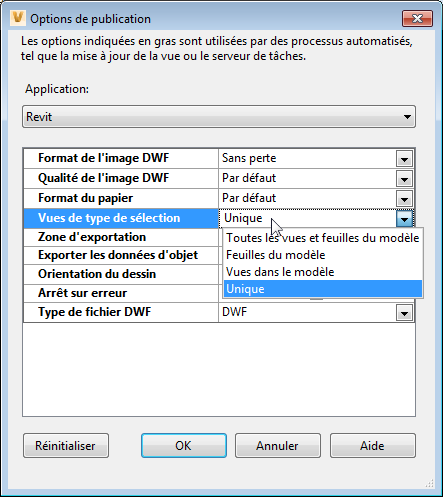

Dans la boîte de dialogue Options de publication, sélectionnez l'application pour laquelle vous souhaitez personnaliser les paramètres de visualisation dans la liste.
Cochez la case en regard de chaque option de publication que vous souhaitez activer. Si l'option possède des valeurs prédéfinies, sélectionnez une valeur dans la colonne personnalisée de la liste.
Cliquez sur OK pour enregistrer les modifications et fermer la boîte de dialogue Options de publication.

Remarque : Cliquez sur Réinitialiser à tout moment pour restaurer toutes les modifications de la session en cours sur les valeurs par défaut.
