Ebben a gyakorlatban néhány, az Autodesk Civil 3D programban lévő alkotóelemet használhat, hogy egy mintakeresztszelvényt hozzon létre egy forgalmi sávokkal, szegélyekkel, vízlevezető csatornákkal, járdákkal és a terepfelülethez tartozó rézsűvel rendelkező alapvető tetőszelvényes úthoz.
A létrehozott nyomterv mintakeresztszelvénnyel nyomtervmodellt hozhat majd létre az Alapvető nyomtervmodell létrehozása oktatóanyagban.
Mintakeresztszelvény kiindulási vonalának létrehozása
- Nyissa meg az Assembly-1a.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
- Kattintson az lap
panel legördülő lista Keres elemére.
- A Mintakeresztszelvény létrehozása párbeszédpanel Név mezőjébe írja be a Primary Road Full Section nevet. Kattintson az OK gombra.
- Ha a parancssorban megjelenik a „Jelölje ki a mintakeresztszelvény kiindulási vonalának helyét” utasítás, kattintson a hossz-szelvény nézetek alatt lévő téglalapra.
A nézetablak a mintakeresztszelvény kiindulási vonalára zoomol, amely a következőképpen jelenik meg:
Sáv alkotóelem hozzáadása
- Ha az alkotóelemeket tartalmazó Eszközpaletta nem látható, kattintson az Alap lap Paletták panel Eszközpaletták Keres elemre.
- Az eszközpalettában kattintson a jobb gombbal az Eszközpaletták vezérlősávra. Kattintson a Civil metrikus alkotóelemek gombra.
- Kattintson a Sávok fülre.
- Kattintson a
LaneSuperelevationAOR elemre.
- A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
- Oldal: Jobb
- Szélesség: 3.5
- Potenciális forgáspont: Nem
- A rajzon kattintson a mintakeresztszelvény kiindulási vonalán lévő jelölőpontra.

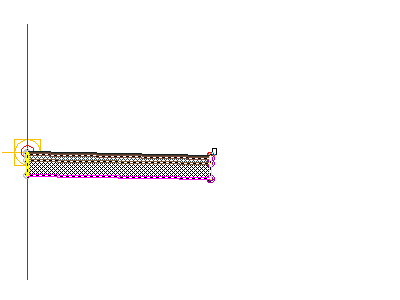

A jobb oldali sáv alkotóelem most a mintakeresztszelvény kiindulási vonalához van csatolva.
Szegély alkotóelem hozzáadása
- Az Eszközpaletták ablak Szegélyek lapján válassza a
VárosiSzegélyCsatornaÁltalános elemet.

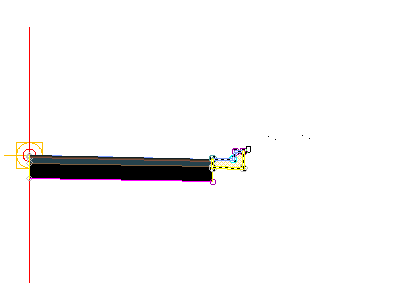

- A rajzon kattintson a forgalmi sáv jobb felső szélén lévő jelölőpontra.
Megjegyzés:Ha rossz jelölőhöz csatolja az alkotóelemet, a megfelelő helyre mozgathatja azt. Az alkotóelem-elhelyező módból történő kilépéshez nyomja le az Esc billentyűt. Válassza ki a mozgatni kívánt alkotóelemet. Ha az alkotóelem ki van jelölve, megjelenik egy kék fogó. Jelölje ki a fogót, majd kattintson a megfelelő jelölőpontra.
Járda alkotóelem hozzáadása
- Az Eszközpaletták ablak Alap lapján válassza az
AlapJárda elemet.
- A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
- Oldal: Jobb
- Szélesség: 1.5
- Ütközőzóna szélessége, 1: 0.5
- Ütközőzóna szélessége, 2: 0.5

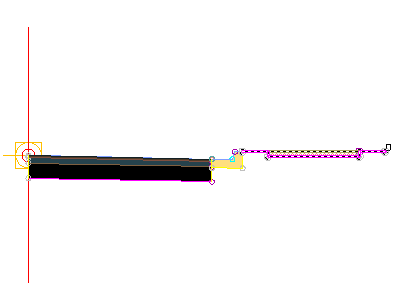

- A rajzon kattintson a szegély felső, hátsó részén lévő jelölőpontra.
Körömvonal alkotóelem hozzáadása
- Az Eszközpaletták ablak Alap lapján válassza az
AlapOldalRézsűÁrokBevágás elemet.
- A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
- Oldal: Jobb
- Bevágásrézsű: 2.000:1
- Töltésrézsű: 4.000:1
- A rajzon kattintson a járda alkotóelem külső élén lévő jelölőpontra.
- Nyomja le az Esc billentyűt.
Ez a művelet bezárja az alkotóelemek elhelyezésére szolgáló parancsot.
Az alkotóelemek tükrözése a kiindulási vonal bal oldalára

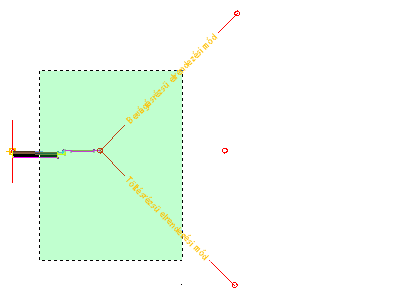

- A rajzban jelölje ki a négy hozzáadott alkotóelemet.
- Kattintson a jobb gombbal. Válassza a Tükrözés menüpontot.
- Kattintson a mintakeresztszelvény kiindulási vonalán lévő jelölőpontra.

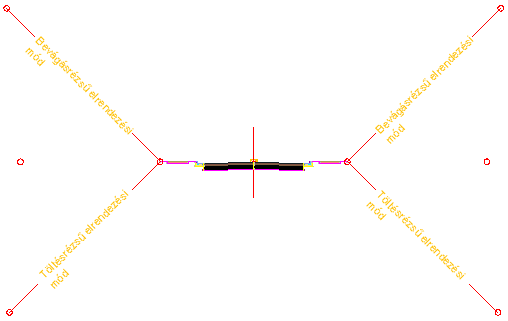

Az alkotóelemek a mintakeresztszelvény jelölőjének bal oldalán jelennek meg. A Tükrözés parancs létrehozza a kijelölt alkotóelemek tükörképét. Az Oldal paraméter kivételével az összes alkotóelem-paraméter megőrződik.
Megjegyzés:A tükrözött alkotóelemek paraméterei dinamikusan nem kapcsolódnak. Ha egy alkotóelem paramétereit módosítja a mintakeresztszelvény kiindulási vonalának egyik oldalán, a módosítás nem jelenik meg az ellentétes oldalon.
Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Az alkotóelem névsablonjának módosítása részre.
